Caldeiraria Industrial Sob Medida: Processos e Aplicações

O que é caldeiraria industrial sob medida e quando contratar

A caldeiraria industrial sob medida é a fabricação de peças, subconjuntos e conjuntos metálicos com base em desenhos técnicos, modelos 3D e requisitos específicos de aplicação. Em vez de fornecer estruturas padronizadas, esse modelo produtivo adapta materiais, geometrias, espessuras, tolerâncias e acabamentos às necessidades de cada equipamento ou linha de montagem.

O processo pode envolver corte, dobra e solda de chapas, além de corte de tubos, usinagem CNC, rebarbação, jateamento, pintura e montagem. Essa combinação permite produzir desde suportes e abas de fixação até componentes mais complexos, como alojamentos de rolamento, olhais usinados, buchas roscadas e conjuntos metálicos soldados.

Na Crocoli, por exemplo, a fabricação pode integrar corte a laser de aço carbono, inox ou alumínio, dobra CNC com ferramental dedicado, solda robotizada MIG/MAG, solda manual TIG e operações de torneamento, fresamento, furação e rosqueamento. Essa estrutura atende tanto ao desenvolvimento de protótipos quanto à produção seriada.

Diferença entre caldeiraria sob medida, estruturas padronizadas e usinagem

A fabricação de peças de caldeiraria começa normalmente com chapas, tubos, perfis e componentes metálicos que passam por operações de conformação e união. O objetivo é obter uma peça ou conjunto com geometria e desempenho definidos pelo projeto do cliente.

Já as estruturas padronizadas seguem medidas e configurações previamente estabelecidas, oferecendo menor flexibilidade para alterações dimensionais, interfaces de montagem ou condições particulares de operação.

A usinagem isolada, por sua vez, remove material de uma peça bruta para produzir superfícies, furos, roscas, canais e diâmetros com precisão. Embora seja diferente da caldeiraria, ela pode complementar o processo. Um olhal de articulação, por exemplo, pode exigir corte a laser, soldagem ao conjunto e usinagem do alojamento para receber um pino ou uma bucha.

A caldeiraria leve sob desenho é particularmente indicada para componentes fabricados em chapas e tubos que exigem repetibilidade dimensional, dobras controladas, soldas consistentes e integração com peças usinadas.

Quando terceirizar a fabricação de caldeiraria

A terceirização de caldeiraria pode ser contratada quando a empresa precisa ampliar sua capacidade produtiva sem internalizar máquinas, ferramental, mão de obra especializada e gestão de diferentes operações. Os cenários mais comuns incluem:

• falta de capacidade interna para absorver novos lotes;
• aumento temporário ou recorrente da demanda;
• necessidade de integrar corte, dobra, solda, usinagem e acabamento;
• desenvolvimento e validação de protótipos;
• transição de protótipos para produção seriada;
• fabricação de componentes fora do escopo principal da planta;
• necessidade de maior repetibilidade em peças e conjuntos;
• consolidação de fornecedores para reduzir movimentações e interfaces.

Uma empresa de caldeiraria industrial com manufatura integrada também pode assumir componentes como orelhas de fixação, buchas roscadas, alojamentos centrais de rolamento, olhais superiores usinados e abas verticais com furos oblongos. Nesses casos, a peça pode passar por várias etapas dentro de um fluxo coordenado, reduzindo a necessidade de enviar o material para diferentes prestadores.

Informações necessárias para uma análise técnica

Para avaliar a viabilidade da caldeiraria industrial sob medida, o orçamento deve apresentar informações suficientes para definir rota de fabricação, recursos necessários e critérios de inspeção. Recomenda-se informar:

• material especificado, como aço carbono, aço inox ou alumínio;
• espessura das chapas e dimensões de tubos ou perfis;
• tolerâncias dimensionais e geométricas;
• quantidade por lote e previsão de volume;
• tipo e extensão das soldas;
• acabamento desejado, como rebarbação, jateamento ou pintura eletrostática a pó;
• requisitos de montagem e interfaces com outros componentes;
• arquivos técnicos em DXF ou DWG, acompanhados das observações do projeto.

Esses dados ajudam a engenharia de aplicação a analisar o desenho, identificar pontos críticos e planejar a sequência produtiva. Para solicitar um orçamento técnico à Crocoli, envie o projeto em DXF/DWG pela página crocoli.com.br/contato.

Processos e materiais usados na fabricação de caldeiraria

A fabricação de peças de caldeiraria exige a integração entre engenharia, preparação de matéria-prima, conformação, usinagem, soldagem e acabamento. Em projetos de caldeiraria industrial sob medida, cada etapa deve considerar as tolerâncias dimensionais, a sequência de montagem, os esforços mecânicos e o ambiente de operação do conjunto.

Na Crocoli, o fluxo produtivo reúne corte, dobra e solda de chapas, processamento de tubos, usinagem CNC, acabamento e montagem. Essa integração reduz interfaces entre fornecedores e facilita o controle técnico de peças avulsas, componentes de montagem e conjuntos metálicos soldados.

Engenharia, análise do desenho e DFM

O processo começa pela avaliação dos arquivos técnicos em DXF ou DWG. A análise de engenharia e DFM — Design for Manufacturing ou projeto orientado à fabricação — verifica aspectos como:

• geometria e espessura da matéria-prima;
• raios de dobra e interferências entre abas;
• acessibilidade para soldagem e usinagem;
• posição de furos, rasgos, roscas e chanfros;
• tolerâncias críticas e referências de montagem;
• necessidade de dispositivos e ferramental dedicado;
• sequência produtiva adequada ao lote e à repetibilidade esperada.

Essa etapa é especialmente relevante na caldeiraria leve sob desenho, em que pequenas alterações construtivas podem simplificar operações, evitar deformações e melhorar a montagem sem comprometer a função da peça.

Corte a laser, dobra e usinagem CNC

O corte a laser de chapas permite produzir contornos, furos, rasgos e perfis destinados à dobra ou à soldagem. Já o corte a laser de tubos é aplicado a componentes tubulares que exigem encaixes, aberturas ou geometrias preparadas para montagem.

Após o corte, as chapas seguem para a dobra CNC em prensa dobradeira. A seleção do ferramental, dos raios e da sequência de dobras depende do material, da espessura e da geometria. Peças como abas verticais de fixação, com furos passantes e rasgo para regulagem, podem combinar corte a laser e dobra antes das operações complementares.

Quando o projeto requer assentos, roscas ou superfícies funcionais, a usinagem CNC complementa a caldeiraria industrial por meio de torneamento, fresamento, furação e rosqueamento. Entre os exemplos estão buchas roscadas, pinos de fixação com cabeça, alojamentos de rolamento, olhais superiores usinados e niples sextavados para solda.

Soldagem de peças e conjuntos

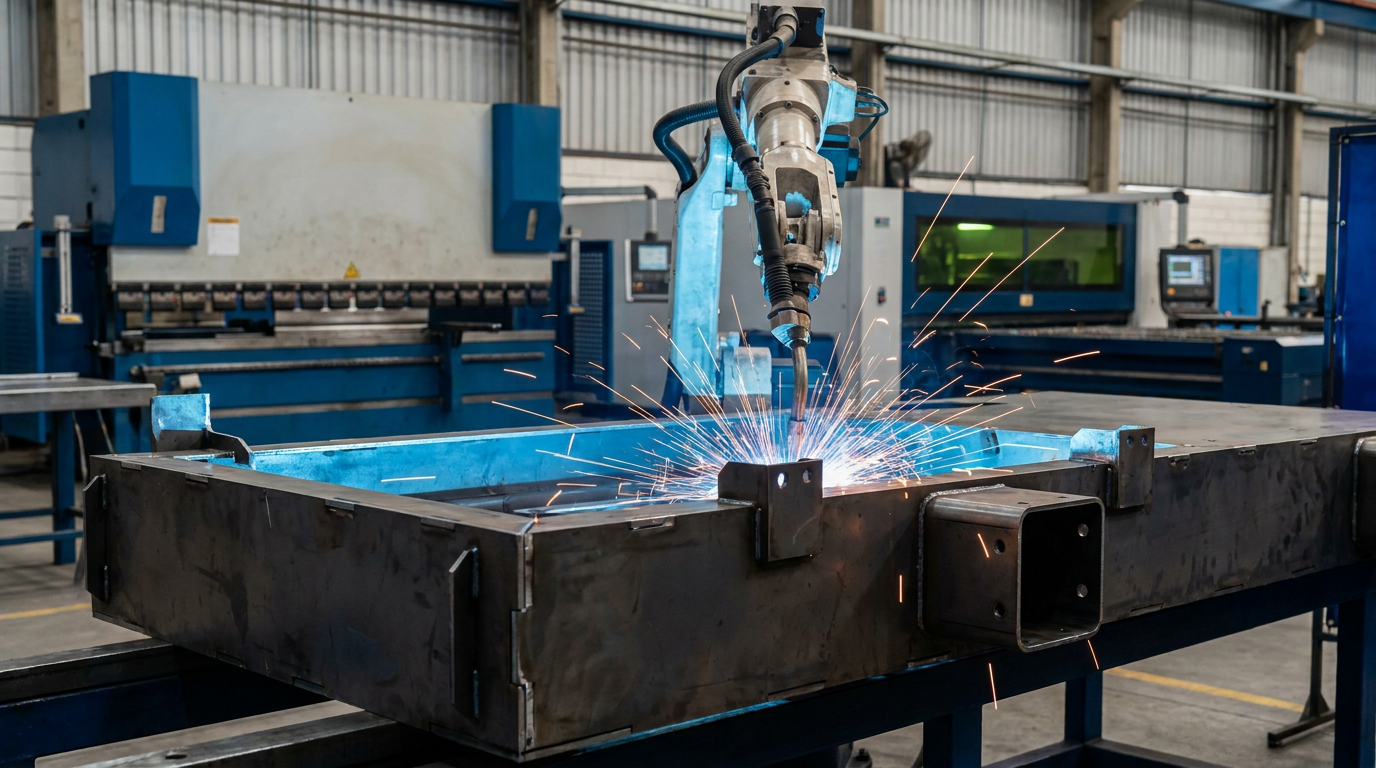

A solda robotizada MIG/MAG atende conjuntos com geometrias e volumes compatíveis com a automação, favorecendo a padronização do percurso de soldagem. A solda manual TIG, por sua vez, pode ser especificada para juntas que demandam maior controle operacional, acesso localizado ou acabamento mais cuidadoso.

A definição do processo considera material, espessura, tipo de junta, posição de soldagem e requisitos do projeto. Orelhas de fixação soldadas em estruturas, buchas inseridas em chapas ou tubos e componentes para cilindros hidráulicos são exemplos de aplicações que podem reunir corte, usinagem e soldagem em um único fluxo.

Comparação entre aço carbono, inox e alumínio

A escolha não deve considerar apenas resistência ou custo. Geometria, raio de dobra, comportamento térmico, soldabilidade, ambiente de uso e acabamento influenciam diretamente a decisão. Uma empresa de caldeiraria industrial deve avaliar esses fatores em conjunto com a função da peça.

Acabamento e montagem integrada

Depois da conformação e da soldagem, as peças podem passar por rebarbação, jateamento, pintura eletrostática a pó e tratamentos de superfície definidos pelo projeto. O fluxo também pode incluir a montagem de subconjuntos, inspeções dimensionais e preparação para integração ao produto final do cliente.

Na terceirização de caldeiraria, concentrar engenharia, corte, dobra, usinagem, solda, acabamento e montagem em um fornecedor integrado simplifica a gestão de componentes e reduz transferências entre processos. Para avaliação técnica, envie o projeto em DXF ou DWG e solicite um orçamento pela página crocoli.com.br/contato.

Peças de caldeiraria e aplicações nos principais setores industriais

A caldeiraria industrial sob medida combina chapas, tubos, componentes usinados e processos de soldagem para formar peças funcionais ou conjuntos prontos para montagem. Na prática, um mesmo projeto pode exigir corte, dobra e solda de chapas, usinagem de alojamentos, fabricação de pinos e buchas, acabamento superficial e controle dimensional das interfaces.

Essa integração é especialmente importante em equipamentos sujeitos a cargas mecânicas, vibração, pressão, desalinhamento ou contato contínuo com fluidos. Como empresa de caldeiraria industrial, a Crocoli atua na fabricação de componentes e conjuntos metálicos soldados conforme desenhos técnicos, arquivos DXF/DWG e requisitos de aplicação.

Componentes para condução de fluidos e tubulações

Em sistemas hidráulicos, pneumáticos, de lubrificação e refrigeração, a precisão das conexões influencia a montagem e a confiabilidade do circuito. Entre os exemplos fabricados estão:

• Terminal espigão: empregado na conexão e montagem de mangueiras hidráulicas ou linhas de condução de fluidos. Pode integrar subconjuntos com tubos cortados a laser, suportes dobrados e bases soldadas.
• Niple sextavado para solda: possui base preparada para união soldada e rosca macho, geralmente BSP ou NPT, para conexão com válvulas, blocos ou tubulações.
• Grampo U (U-Bolt): utilizado na fixação de tubos, serpentinas e linhas de lubrificação, além de aplicações mecânicas em eixos e feixes de mola.

Esses componentes são recorrentes em gás e energia, refrigeração industrial, implementos agrícolas e equipamentos de mineração, nos quais a fabricação deve considerar posição de montagem, acesso para soldagem e compatibilidade entre roscas, tubos e suportes.

Peças para articulação, fixação e regulagem

Articulações estruturais exigem alinhamento entre chapas soldadas e componentes usinados. As orelhas de fixação, por exemplo, são soldadas em estruturas, máquinas ou cilindros hidráulicos para formar pontos de acoplamento. Elas podem trabalhar em conjunto com pinos de fixação com cabeça, usados para travar hastes, braços mecânicos e mecanismos móveis.

Os olhais superiores usinados recebem eixos, pinos ou buchas de articulação. Sua fabricação pode envolver corte do perfil, usinagem dos diâmetros funcionais, chanfros e soldagem ao conjunto. Já as abas verticais de fixação, com furos passantes e rasgo oblongo, permitem regulagem de alinhamento e posterior travamento por parafusos.

Na caldeiraria leve sob desenho, essas soluções aparecem em braços de elevação, suportes, chassis auxiliares, máquinas agrícolas, implementos rodoviários e estruturas da construção civil.

Integração entre peças usinadas e estruturas soldadas

A fabricação de peças de caldeiraria frequentemente depende de interfaces usinadas incorporadas às chapas ou aos tubos:

Em alojamentos de rolamento, o assento interno e os furos roscados precisam manter relação dimensional com a estrutura soldada. Por isso, a sequência de fabricação pode integrar solda MIG/MAG manual ou robotizada, usinagem CNC, rebarbação, jateamento e pintura eletrostática a pó, conforme o projeto.

Aplicações por setor industrial

Nos implementos agrícolas e rodoviários, a caldeiraria atende suportes, articulações, grampos, pinos e estruturas sujeitas a vibração e carga cíclica. Na mineração e na construção civil, é aplicada em bases, proteções, braços, pontos de fixação e conjuntos robustos. Em gás e energia e refrigeração industrial, ganha destaque na fabricação de suportes de tubulação, serpentinas, conexões soldáveis e estruturas para equipamentos.

A terceirização de caldeiraria com fabricação integrada permite concentrar corte a laser de chapas e tubos, dobra CNC, solda, usinagem e acabamento em um único fluxo. Para avaliação técnica, o projeto pode ser enviado em DXF ou DWG pela página crocoli.com.br/contato.

Custos e vantagens de terceirizar a caldeiraria com um fornecedor integrado

O orçamento de caldeiraria industrial sob medida depende da combinação entre matéria-prima, complexidade geométrica, sequência de fabricação e requisitos de qualidade. Por isso, peças com dimensões semelhantes podem apresentar custos diferentes quando exigem mais setups, soldas extensas, tolerâncias restritas ou acabamentos específicos.

O que influencia o custo da fabricação

Os principais fatores considerados na formação do orçamento são:

Na fabricação de peças de caldeiraria, também é importante avaliar operações complementares. Uma aba vertical de fixação, por exemplo, pode exigir corte a laser, dobra CNC e usinagem de furos ou rasgos. Já olhais superiores usinados, alojamentos de rolamento e orelhas de fixação podem integrar corte, torneamento, fresamento e soldagem antes da montagem final.

Vantagens de concentrar os processos em um único fornecedor

A terceirização de caldeiraria com uma empresa capaz de executar corte, conformação, usinagem, soldagem, acabamento e montagem reduz interfaces ao longo da cadeia produtiva. Na prática, isso evita que chapas cortadas sejam transportadas para uma empresa de dobra, depois encaminhadas a outra oficina para soldagem e, posteriormente, a um terceiro responsável pelo acabamento.

Ao contratar uma empresa de caldeiraria industrial com manufatura integrada, a indústria pode obter benefícios como:

• menor movimentação de peças e subconjuntos entre fornecedores;
• redução do risco de avarias, perdas de identificação e divergências dimensionais;
• melhor compatibilidade entre corte, dobra e pontos de soldagem;
• menos retrabalho causado por falhas de comunicação entre terceiros;
• simplificação de compras, acompanhamento e gestão documental;
• maior rastreabilidade interna das etapas do projeto;
• possibilidade de fornecer peças prontas ou conjuntos montados.

Na Crocoli, operações de corte dobra e solda de chapas podem ser combinadas com corte a laser de tubos, dobra CNC, solda robotizada MIG/MAG, solda manual TIG, usinagem CNC, rebarbação, jateamento, pintura a pó e montagem. Essa integração atende desde suportes e buchas roscadas até estruturas e conjuntos soldados para implementos agrícolas, mineração, construção civil, energia, setor rodoviário e refrigeração industrial.

Como solicitar uma cotação técnica mais precisa

Para tornar o orçamento comparável e reduzir dúvidas de engenharia, recomenda-se enviar:

• arquivos DXF ou DWG com geometria e escala conferidas;
• desenho técnico com material, espessura e tolerâncias;
• indicação de dobras, raios, roscas, chanfros e pontos de solda;
• quantidade por lote e previsão de recorrência;
• acabamento e tratamento de superfície desejados;
• requisitos de montagem, inspeção e embalagem;
• aplicação da peça e pontos funcionais críticos.

Quando necessário, a engenharia de aplicação pode analisar a fabricabilidade do projeto e identificar oportunidades de otimização, como melhor aproveitamento de chapa, redução de setups ou adequação de juntas soldadas.

Para cotar seu projeto de caldeiraria industrial, envie os arquivos em DXF/DWG e as especificações técnicas pela página crocoli.com.br/contato.

FAQ sobre caldeiraria industrial sob medida

O que faz uma empresa de caldeiraria industrial?

Uma empresa de caldeiraria industrial transforma chapas, tubos e perfis metálicos em peças, estruturas e conjuntos metálicos soldados, conforme desenhos e requisitos técnicos. O escopo pode envolver engenharia de aplicação, corte a laser, dobra CNC, soldagem, usinagem, acabamento e montagem.

Na Crocoli, a fabricação de peças de caldeiraria pode integrar operações como corte, dobra e solda de chapas, usinagem de interfaces e pintura eletrostática a pó. Entre os exemplos estão orelhas de fixação, abas verticais com rasgos para regulagem, alojamentos de rolamentos, buchas roscadas, olhais usinados e componentes para cilindros ou braços mecânicos.

Qual é a diferença entre caldeiraria, serralheria e usinagem?

Em muitos projetos de caldeiraria industrial sob medida, os processos são complementares. Um conjunto pode ter chapas cortadas e dobradas, componentes soldados e interfaces posteriormente fresadas, torneadas, furadas ou rosqueadas.

Quais materiais podem ser cortados, dobrados e soldados?

A Crocoli trabalha com chapas de aço carbono, aço inoxidável e alumínio, além do corte a laser de tubos. A viabilidade de corte, dobra e soldagem depende de fatores como:

• liga e condição do material;
• espessura da chapa ou parede do tubo;
• raio de dobra e geometria da peça;
• acesso da ferramenta e da tocha;
• processo de soldagem especificado;
• tolerâncias, acabamento e aplicação final.

O material deve ser indicado no desenho ou na documentação técnica. Quando houver requisitos específicos de resistência mecânica, corrosão ou soldabilidade, eles também precisam constar na solicitação.

É possível fabricar uma única peça ou um protótipo?

Sim. A caldeiraria leve sob desenho pode atender protótipos, peças únicas, lotes-piloto e produção seriada. A prototipagem é indicada para validar encaixes, dobras, posições de solda e montagem antes da fabricação recorrente.

Peças como orelhas de fixação, pinos com cabeça, buchas com canal para anel elástico, niples sextavados para solda e abas com furos oblongos podem combinar corte, dobra, soldagem e usinagem conforme a necessidade do projeto.

Quais arquivos devem ser enviados para orçamento?

Preferencialmente, envie arquivos DXF ou DWG, acompanhados de desenho técnico em PDF quando aplicável. Para uma análise mais precisa, informe:

• material e espessura;
• quantidade por item;
• dimensões e tolerâncias;
• raios e sentidos de dobra;
• tipo e posição das soldas;
• roscas, chanfros e usinagens;
• acabamento superficial;
• requisitos de inspeção e montagem.

Projetos com conjuntos devem incluir identificação das peças e desenho de montagem.

Como especificar tolerâncias e acabamento?

As tolerâncias devem ser aplicadas às dimensões funcionais, como furos de montagem, alojamentos, eixos, superfícies de apoio e posições relativas. Evite tolerâncias excessivamente restritivas em todas as cotas, pois isso pode exigir operações adicionais.

Também indique o acabamento desejado, como rebarbação, jateamento, pintura eletrostática a pó ou outro tratamento de superfície. Cor, preparação, áreas mascaradas e superfícies que não podem receber revestimento devem estar claramente identificadas.

Quando usar solda MIG/MAG ou TIG?

A solda MIG/MAG, inclusive robotizada, é adequada para produtividade, repetibilidade e fabricação seriada de conjuntos soldados. A solda TIG manual é indicada quando o projeto exige maior controle do cordão, precisão operacional ou aplicação compatível com o material e a geometria. A escolha considera espessura, liga metálica, acesso à junta, volume e requisitos do desenho.

Como escolher um fornecedor de caldeiraria sob desenho?

Avalie se o fornecedor possui capacidade integrada para interpretar arquivos técnicos, cortar, dobrar, soldar, usinar, acabar e montar. Essa estrutura reduz transferências entre empresas e facilita o controle dimensional dos conjuntos.

Na terceirização de caldeiraria, também verifique experiência no setor atendido, rastreabilidade das revisões do projeto, capacidade de prototipagem e adequação dos processos à geometria. Para solicitar um orçamento técnico à Crocoli, envie seu projeto em DXF/DWG pela página crocoli.com.br/contato.
