Peças de Reposição Industriais Sob Medida: Guia de Fabricação

Quando fabricar peças de reposição industriais sob medida

A fabricação de peças de reposição industriais sob medida é uma alternativa técnica para recuperar a disponibilidade de máquinas, equipamentos e estruturas quando a compra de um componente padronizado deixa de ser viável. Isso ocorre principalmente em casos de desgaste, quebra, obsolescência, importação complexa ou instabilidade no fornecimento.

Em vez de adaptar uma peça comercial sem controle sobre encaixes, resistência ou vida útil, a empresa pode encomendar peças industriais conforme desenho, produzidas de acordo com as interfaces e condições de trabalho do equipamento. A solução pode envolver corte a laser, dobra CNC, soldagem, usinagem, acabamento e montagem, conforme a geometria e a função do componente.

Situações em que a fabricação sob medida é indicada

A reposição de peças para máquinas por fabricação dedicada costuma ser considerada nas seguintes situações:

• Componentes desgastados ou danificados: pinos, buchas, suportes, olhais, alojamentos e outras peças sujeitas a atrito, impacto, deformação ou fadiga.
• Peças fora de linha: quando o fabricante original encerrou a produção ou não oferece mais assistência para determinado modelo.
• Componentes importados: especialmente quando há dificuldade logística, lote mínimo elevado ou fornecimento irregular.
• Equipamentos antigos ou modificados: máquinas que passaram por reformas e já não correspondem integralmente à configuração original.
• Necessidade de adequação geométrica: correção de encaixes, furos, rasgos, pontos de fixação ou interfaces com outros componentes.
• Demanda recorrente de manutenção: casos em que manter um lote programado reduz a dependência de compras emergenciais.
• Conjuntos metálicos completos: quando a reposição exige mais do que uma peça isolada, envolvendo chapas cortadas e dobradas, itens usinados, soldagem e acabamento.

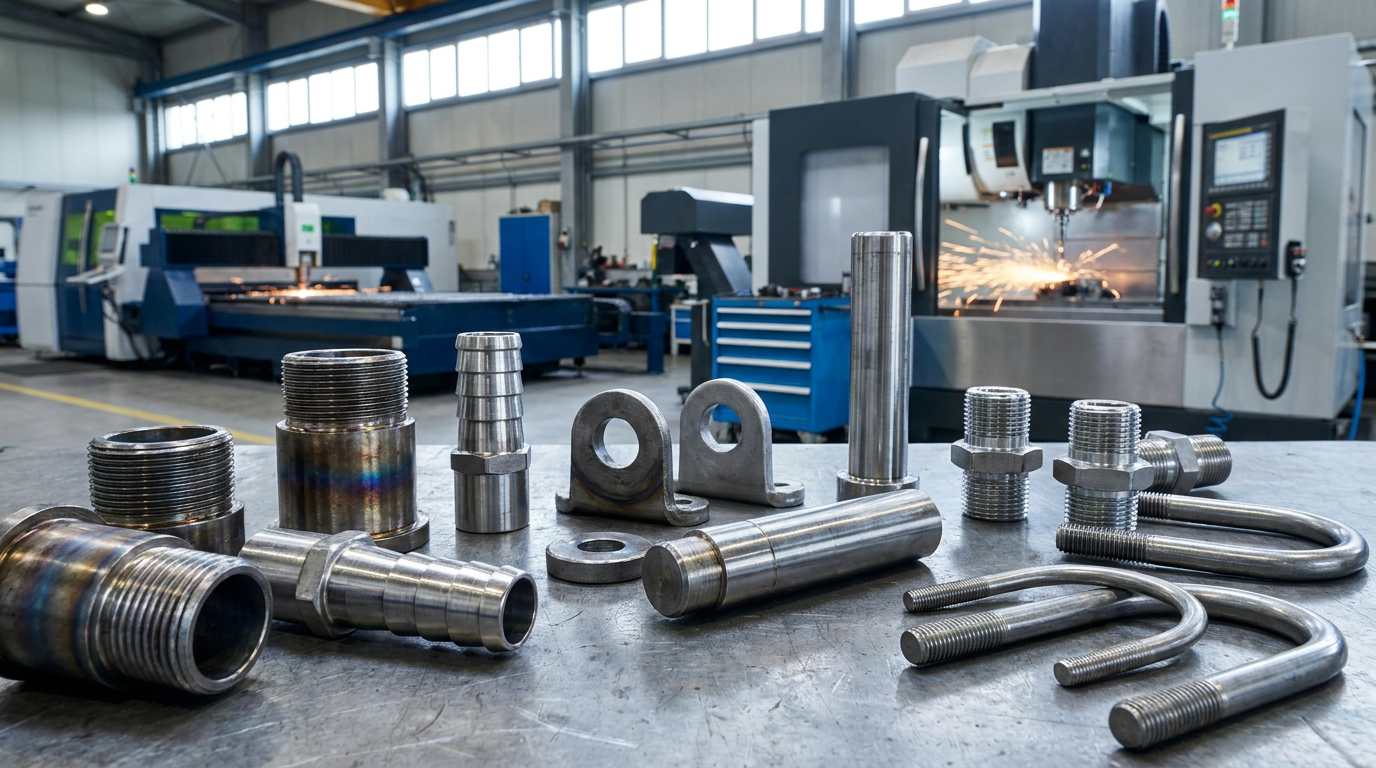

Na Crocoli, por exemplo, a fabricação pode abranger pinos de fixação com cabeça, buchas roscadas, pinos-guia, alojamentos de rolamento, olhais superiores usinados, orelhas de fixação, abas verticais com rasgo e niples sextavados para solda. Conforme o projeto, os processos podem ser integrados em um único fluxo de terceirização.

O que verificar antes de solicitar uma cotação

A fabricação não deve começar apenas com uma amostra visual ou com medidas aproximadas. Antes da cotação, é necessário compreender o que a peça faz, como está montada e quais solicitações recebe durante a operação.

Esses dados ajudam a definir se o componente exige usinagem de peças de reposição, corte a laser de chapas ou tubos, dobra CNC, solda MIG/MAG robotizada, solda TIG manual ou uma combinação desses processos.

Documentação necessária para componentes metálicos sob medida

O ponto de partida preferencial é um desenho técnico atualizado, com dimensões, tolerâncias, material, roscas, acabamento e quantidade. Arquivos DXF ou DWG facilitam a análise de geometrias destinadas ao corte e à fabricação. Quando existem conjuntos soldados, também é importante indicar posições de montagem, cordões de solda, referências de alinhamento e componentes associados.

Para peças descontinuadas para máquinas, uma amostra pode auxiliar na identificação, mas o desgaste pode ter alterado dimensões funcionais. Por isso, medidas obtidas diretamente de uma peça usada devem ser comparadas às interfaces do equipamento e aos requisitos de operação.

Na terceirização de peças industriais, reunir essas informações reduz ambiguidades técnicas e permite avaliar a rota de fabricação mais adequada. A Crocoli realiza engenharia de aplicação, análise de arquivos DXF/DWG, prototipagem e produção seriada de componentes metálicos sob medida. O projeto pode ser enviado para orçamento técnico pela página crocoli.com.br/contato.

Processos e materiais usados na fabricação de peças de reposição

A fabricação de peças de reposição industriais sob medida pode envolver diferentes operações, desde o corte da matéria-prima até a montagem e o acabamento final. A rota produtiva é definida conforme a geometria, o material, os esforços mecânicos, o ambiente de trabalho e os requisitos dimensionais do componente.

Em uma abordagem de manufatura integrada, processos de corte, conformação, soldagem, usinagem e acabamento são combinados para produzir tanto itens unitários quanto lotes seriados de peças industriais conforme desenho.

Corte, dobra e soldagem de componentes metálicos

O corte a laser é utilizado para obter perfis complexos, furos, rasgos e contornos em chapas de aço carbono, aço inox e alumínio. Também pode ser aplicado a tubos, facilitando a produção de encaixes, recortes e geometrias que posteriormente serão dobradas, soldadas ou usinadas.

Entre as aplicações estão:

• orelhas e abas de fixação;
• suportes estruturais;
• flanges e reforços;
• perfis para conjuntos soldados;
• peças com furos oblongos para regulagem;
• coroas e componentes com perfis especiais.

Após o corte, a dobra CNC conforma a chapa conforme os ângulos e dimensões definidos no projeto. O uso de prensa dobradeira e ferramental adequado é especialmente importante na reposição de peças para máquinas que possuem abas, reforços ou geometrias tridimensionais.

Para conjuntos metálicos, a Crocoli combina solda robotizada MIG/MAG e solda manual TIG. A soldagem robotizada é indicada para operações repetitivas e produção seriada, enquanto a TIG atende componentes que exigem maior controle do cordão, inclusive em determinadas aplicações com inox ou alumínio. O processo pode ser empregado, por exemplo, na fabricação de buchas roscadas soldadas, niples sextavados, olhais, alojamentos e estruturas com orelhas de fixação.

Usinagem de peças de reposição

A usinagem de peças de reposição complementa ou executa integralmente componentes que exigem superfícies cilíndricas, roscas, alojamentos, canais e furos posicionados. As principais operações incluem:

• torneamento de pinos, buchas, espigões e alojamentos;
• fresamento de faces, rasgos e geometrias prismáticas;
• furação para montagem e passagem de elementos;
• rosqueamento interno ou externo para conexões e fixações.

Terminal espigão, pino de fixação com cabeça, bucha roscada, pino-guia, niple sextavado para solda e bucha com canal para anel elástico são exemplos de componentes metálicos sob medida que podem reunir torneamento, fresamento, furação e rosqueamento. Em conjuntos mais complexos, peças cortadas a laser podem ser soldadas a itens usinados, reduzindo a necessidade de produzir todo o componente a partir de um bloco maciço.

Comparação entre aço carbono, inox e alumínio

A seleção não deve considerar apenas o material da peça original. Esforços, temperatura, contato com fluidos, exposição química, desgaste e compatibilidade com o restante da máquina também influenciam a especificação.

Acabamento e proteção superficial

Depois do corte, dobra, soldagem ou usinagem, a fabricação pode incluir rebarbação para remover arestas e resíduos do processo. O jateamento prepara a superfície, enquanto a pintura eletrostática a pó cria uma camada de acabamento e proteção. Outros tratamentos de superfície podem ser especificados conforme material, exposição ambiental e função da peça.

Essa sequência é relevante na produção de peças descontinuadas para máquinas, pois a reprodução da geometria sem uma proteção superficial compatível pode comprometer a vida útil do componente.

Análise do projeto, prototipagem e validação dimensional

A terceirização de peças industriais começa pela análise dos arquivos DXF ou DWG. Nessa etapa, são avaliados geometria, espessuras, raios de dobra, posições de furos, encaixes, roscas, soldas e viabilidade de fabricação. Quando necessário, a engenharia de aplicação ajusta a rota produtiva e identifica pontos que precisam ser confirmados antes da fabricação.

A prototipagem permite verificar montagem, interferências, alinhamento e função antes da produção seriada. Após a fabricação inicial, a validação dimensional compara a peça com o desenho técnico e ajuda a confirmar medidas críticas, interfaces e posicionamentos. Esse fluxo reduz retrabalho e aumenta a segurança técnica na fabricação de peças de reposição e conjuntos metálicos recorrentes.

Exemplos de peças de reposição e aplicações por setor

As peças de reposição industriais sob medida podem exercer funções de conexão, articulação, fixação, vedação, apoio ou centralização. A especificação depende do equipamento, das cargas envolvidas, do ambiente de operação e da interface com outros componentes. Por isso, a fabricação deve seguir desenho técnico, amostra ou levantamento dimensional validado pela engenharia.

A Crocoli fabrica componentes metálicos sob medida por meio de corte a laser, dobra CNC, soldagem, usinagem CNC e acabamento, atendendo tanto reposições pontuais quanto lotes seriados.

Conexões para sistemas hidráulicos e condução de fluidos

O terminal espigão é utilizado na montagem de mangueiras hidráulicas ou linhas de condução de fluidos. Suas dimensões precisam ser compatíveis com o diâmetro da mangueira, a forma de fixação e as condições de trabalho do sistema.

Já o niple sextavado para solda combina uma base preparada para união soldada com uma conexão roscada macho, normalmente definida em padrão BSP ou NPT conforme o projeto. É aplicado na ligação com válvulas, blocos hidráulicos e tubulações.

Esses itens são comuns em:

• implementos agrícolas e rodoviários;
• equipamentos de mineração e construção civil;
• instalações de gás e energia;
• sistemas de refrigeração industrial.

Na reposição, é importante verificar rosca, diâmetros, comprimento, material e preparação para solda. A usinagem de peças de reposição permite reproduzir essas geometrias conforme a necessidade de montagem.

Componentes para cilindros e articulações mecânicas

Cilindros hidráulicos, braços de elevação e mecanismos articulados utilizam diferentes peças industriais conforme desenho. Entre os exemplos fabricados estão:

• Orelhas de fixação: soldadas em estruturas, máquinas ou cilindros para formar pontos de acoplamento;
• Pinos de fixação com cabeça: empregados no travamento de hastes, braços mecânicos e articulações;
• Olhais superiores usinados: recebem eixos, pinos ou buchas em sistemas articulados.

Esses componentes aparecem com frequência em máquinas agrícolas, caçambas, equipamentos de mineração, implementos rodoviários e estruturas móveis da construção civil. Na fabricação de peças de reposição, o alinhamento entre furos, os ajustes dimensionais e a preparação das regiões soldadas devem ser compatíveis com o conjunto existente.

Buchas, alojamentos e elementos de centralização

As buchas roscadas criam pontos de rosca resistentes em chapas, tubos e estruturas soldadas. Podem ser inseridas ou soldadas conforme a configuração do equipamento. As buchas com canal para anel elástico, por sua vez, são utilizadas em alojamentos e eixos que exigem retenção mecânica e proteção contra atrito.

Outros exemplos são o alojamento central de rolamento, com assento interno e furos roscados para fixação, e o pino-guia ou haste superior, utilizado para encaixar, posicionar ou centralizar dispositivos. São soluções recorrentes na reposição de peças para máquinas, especialmente quando o componente original apresenta desgaste, folga ou saiu de linha.

Fixação e regulagem em estruturas e equipamentos

Os grampos U, também conhecidos como U-Bolts, podem ser utilizados na fixação de eixos e feixes de mola em implementos rodoviários, além de aplicações em serpentinas, condução de fluidos e refrigeração industrial. As abas verticais de fixação com furo oblongo permitem ajuste de posição antes do aperto definitivo, facilitando a compensação de alinhamento em estruturas e máquinas.

Esses exemplos mostram como a terceirização de peças industriais pode atender desde componentes unitários até conjuntos soldados e acabados. Para peças descontinuadas para máquinas, a Crocoli pode analisar arquivos DXF/DWG e integrar corte, dobra, soldagem, usinagem e acabamento em um mesmo fluxo de fabricação.

Custos e terceirização da reposição de componentes metálicos

O custo de peças de reposição industriais sob medida depende da combinação entre matéria-prima, complexidade de fabricação, volume e requisitos de controle. Por isso, a comparação entre fornecedores deve considerar não apenas o valor unitário, mas também a capacidade de entregar peças industriais conforme desenho, prontas para montagem e compatíveis com o equipamento.

Fatores que influenciam o custo de fabricação

Cada característica do projeto interfere na escolha dos processos, no tempo de máquina e na necessidade de preparação ou inspeção.

Na usinagem de peças de reposição, por exemplo, uma bucha roscada simples possui uma estrutura de custo diferente de um alojamento central de rolamento com assento interno, furos roscados e requisitos de concentricidade. Da mesma forma, o preço de orelhas de fixação cortadas a laser não equivale ao de um conjunto com dobra, soldagem MIG/MAG, usinagem posterior e pintura.

Como a manufatura integrada reduz custos indiretos

Na terceirização de peças industriais, dividir corte, dobra, solda, usinagem e acabamento entre vários fornecedores pode gerar custos que não aparecem imediatamente na cotação. Entre eles estão fretes intermediários, movimentações, filas de produção, controles duplicados e retrabalho causado por incompatibilidade entre etapas.

A manufatura integrada permite coordenar o roteiro completo dos componentes metálicos sob medida. Na Crocoli, um projeto pode envolver corte a laser de chapas ou tubos, dobra CNC, solda robotizada MIG/MAG ou solda manual TIG, usinagem CNC, rebarbação, jateamento, pintura a pó e montagem de conjuntos.

Essa integração é especialmente relevante na reposição de peças para máquinas que combinam componentes cortados, soldados e usinados. Um pino de fixação com cabeça, um niple sextavado para solda ou um olhal superior usinado precisam manter compatibilidade com os demais elementos do conjunto. Quando as etapas são planejadas em conjunto, reduzem-se os riscos de desalinhamento, deformação após solda, sobremetal insuficiente para usinagem e interferências na montagem.

Estratégias para melhorar a viabilidade da reposição

Antes de avançar para a produção seriada, algumas práticas ajudam a controlar riscos técnicos e econômicos:

• Produzir um lote piloto: permite validar encaixe, função, tolerâncias e sequência de fabricação antes de ampliar o volume.
• Padronizar desenhos: centralizar cotas, materiais, espessuras, roscas, tolerâncias, soldas e acabamentos reduz dúvidas e revisões.
• Controlar versões: evita a fabricação de peças desatualizadas ou incompatíveis com alterações realizadas na máquina.
• Consolidar peças semelhantes: agrupar buchas, pinos, abas de fixação ou orelhas com materiais e espessuras comuns melhora o aproveitamento de chapa e reduz setups.
• Separar requisitos críticos dos referenciais: aplicar tolerâncias restritas somente onde são funcionalmente necessárias evita operações e inspeções excessivas.
• Avaliar o conjunto completo: em peças descontinuadas para máquinas, analisar interfaces, pontos de fixação e componentes adjacentes reduz o risco de reproduzir desgastes ou adaptações inadequadas.

Para solicitar um orçamento técnico de fabricação de peças de reposição, acesse crocoli.com.br/contato e envie o projeto em DXF ou DWG. As informações sobre material, quantidade, tolerâncias, acabamento e aplicação ajudam a definir o processo produtivo mais adequado.

FAQ sobre fabricação de peças de reposição industriais

É possível fabricar uma peça descontinuada?

Sim. Peças descontinuadas para máquinas podem ser reproduzidas sob medida quando existem informações suficientes para definir geometria, material, tolerâncias e condições de uso. A fabricação pode partir de um desenho técnico, arquivo CAD ou especificação fornecida pelo cliente.

Entre os exemplos estão pinos de fixação, buchas roscadas, alojamentos de rolamento, olhais usinados, orelhas de fixação, niples para solda e abas com rasgos para regulagem. Dependendo do componente, a fabricação pode combinar corte a laser, dobra CNC, soldagem e usinagem CNC.

Antes de reproduzir uma peça, é importante verificar possíveis causas da falha original. Desgaste prematuro, desalinhamento, sobrecarga ou material inadequado podem exigir uma revisão de engenharia, e não apenas a cópia da geometria existente.

Quais arquivos são necessários para pedir orçamento?

Para solicitar orçamento de peças industriais conforme desenho, os formatos preferenciais são:

• Arquivo DXF ou DWG com a geometria da peça;
• Desenho técnico em PDF com cotas e tolerâncias;
• Modelo 3D, quando disponível;
• Especificação do material e da espessura;
• Quantidade desejada;
• Indicação de soldas, roscas, dobras e acabamentos;
• Requisitos de pintura, jateamento ou tratamento de superfície;
• Informações sobre montagem e inspeção.

Arquivos completos reduzem dúvidas técnicas e permitem avaliar corretamente os processos necessários. O projeto em DXF/DWG pode ser enviado pela página crocoli.com.br/contato.

A peça pode ser produzida a partir de um desenho antigo?

Sim, desde que o documento antigo esteja legível e contenha informações suficientes para orientar a fabricação de peças de reposição. A Crocoli realiza análise de arquivos DXF e DWG e pode apoiar a avaliação de desenhos destinados à prototipagem ou à produção seriada.

Desenhos antigos devem ser revisados quanto a:

• Cotas ausentes ou conflitantes;
• Unidades de medida;
• Tolerâncias dimensionais e geométricas;
• Padrão e passo de roscas;
• Material especificado;
• Símbolos de soldagem;
• Revisão vigente do projeto.

Quando o desenho não define um requisito crítico, a decisão deve ser validada pelo responsável técnico do cliente antes da produção.

Como escolher entre aço carbono, inox e alumínio?

A escolha depende do ambiente, da carga e da função do componente.

A seleção não deve considerar somente o material da peça original. Soldabilidade, usinabilidade, esforço mecânico, temperatura e contato com outros metais também influenciam o desempenho dos componentes metálicos sob medida.

É possível fabricar apenas uma unidade ou um lote piloto?

Sim. Uma unidade pode ser produzida para reposição emergencial, validação dimensional ou teste funcional. Também é possível fabricar um lote piloto antes de avançar para a produção seriada.

Essa abordagem é especialmente útil na usinagem de peças de reposição, na validação de conjuntos soldados e em componentes como buchas com canal para anel elástico, pinos-guia, terminais espigão e alojamentos de rolamento. A viabilidade depende da complexidade, do ferramental e dos processos exigidos.

Quais tolerâncias devem constar no desenho?

O desenho deve diferenciar medidas funcionais de dimensões não críticas. Recomenda-se informar:

• Tolerâncias dimensionais gerais;
• Diâmetros e ajustes de eixos, buchas e rolamentos;
• Posição, concentricidade e perpendicularidade;
• Planicidade e paralelismo;
• Roscas, furos e rasgos;
• Raios e ângulos de dobra;
• Rugosidade de superfícies usinadas;
• Referências de medição e inspeção.

Tolerâncias excessivamente restritas podem tornar a reposição de peças para máquinas mais complexa sem gerar ganho funcional.

Uma mesma empresa pode cortar, dobrar, soldar, usinar, pintar e montar o conjunto?

Sim. Na Crocoli, a terceirização de peças industriais pode integrar corte a laser de chapas e tubos, dobra CNC, solda robotizada MIG/MAG, solda manual TIG, usinagem CNC, rebarbação, jateamento, pintura eletrostática a pó e montagem.

A manufatura integrada reduz interfaces entre fornecedores e facilita o controle de conjuntos como orelhas soldadas, olhais usinados, buchas, pinos e abas de fixação. Para avaliar suas peças de reposição industriais sob medida, envie o projeto em DXF/DWG pela página de contato.
