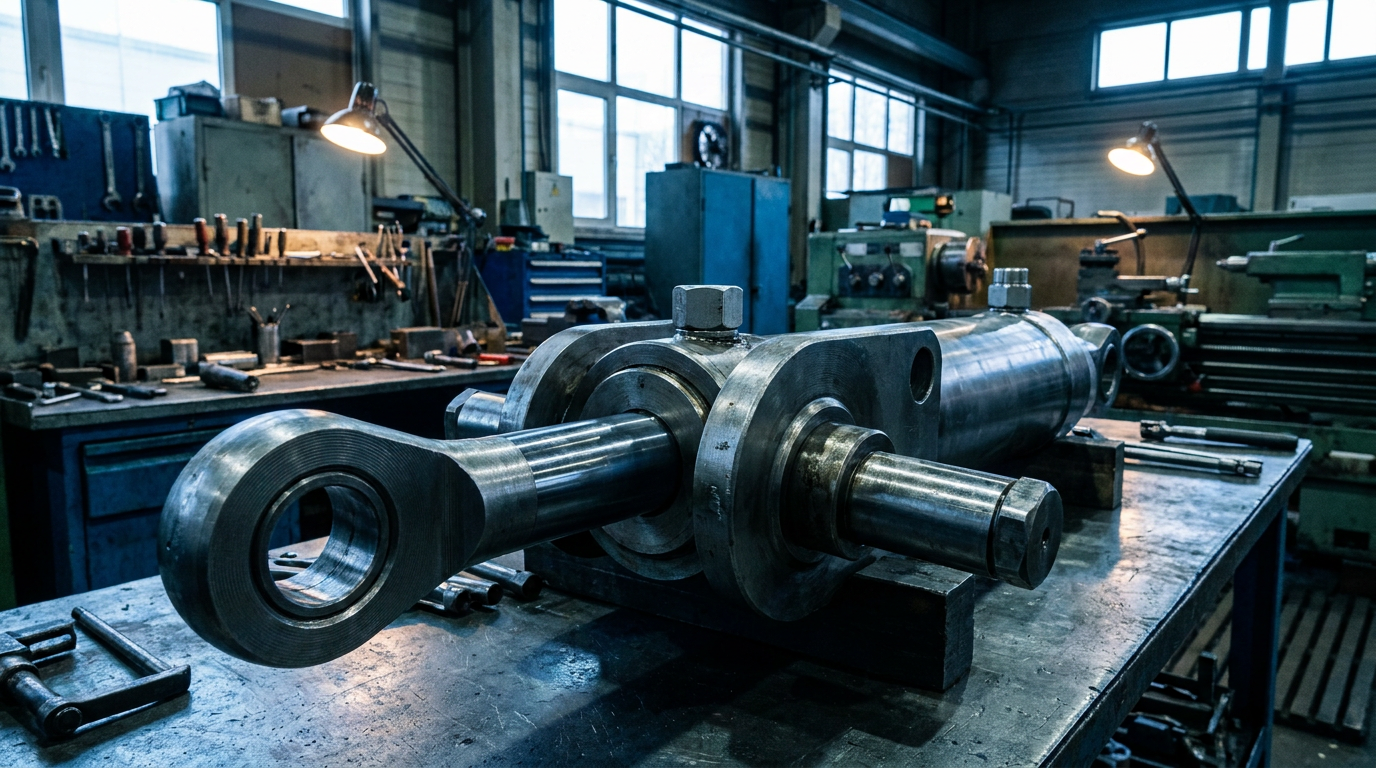

Peças para Cilindros Hidráulicos: Fabricação Sob Desenho

Quais peças metálicas compõem um cilindro hidráulico?

Um cilindro hidráulico transforma a pressão do fluido em força e movimento linear. Para que essa conversão ocorra com segurança, o equipamento depende tanto dos elementos internos de vedação e condução quanto das peças metálicas responsáveis por sustentação, articulação, fixação e conexão ao circuito hidráulico.

Entre os principais componentes para cilindros hidráulicos estão camisa, haste, pistão, cabeçote, tampa, alojamentos, olhais, orelhas, pinos, buchas e conexões. A configuração varia conforme o curso, a carga, a pressão de trabalho, o ambiente de operação e a forma de montagem na máquina.

Grupos funcionais de peças metálicas

As peças para cilindros hidráulicos podem ser organizadas de acordo com sua função no conjunto:

O olhal para cilindro hidráulico, normalmente instalado na extremidade da haste ou no corpo, recebe um eixo, pino ou bucha de articulação. Já a orelha para cilindro hidráulico pode ser soldada ao cilindro, braço mecânico ou estrutura da máquina, formando o ponto de acoplamento. Em ambos os casos, diâmetro do furo, espessura, concentricidade e distância entre centros afetam diretamente a distribuição dos esforços.

O pino para cilindro hidráulico trava e articula hastes, garfos e braços. Ele deve apresentar geometria compatível com o alojamento e com a bucha utilizada, evitando folga excessiva, travamento ou desgaste irregular. A Crocoli fabrica, sob desenho, pinos de fixação com cabeça, pinos-guia, hastes superiores, olhais superiores usinados, orelhas de fixação e alojamentos centrais para rolamentos ou buchas.

Fixação e conexão com o circuito

Além dos pontos de articulação, o conjunto pode incorporar uma bucha roscada sob medida. Soldada ou inserida em chapas, tubos e suportes, essa peça cria um ponto de rosca resistente para montagem de sensores, tampas, conexões ou elementos de fixação.

Nas linhas de alimentação e retorno, o terminal espigão hidráulico permite a montagem de mangueiras para condução de fluido. Outra solução é o niple sextavado para solda, cuja extremidade roscada — frequentemente especificada em padrão BSP ou NPT — conecta válvulas, blocos ou tubulações, enquanto a base é preparada para integração soldada ao conjunto.

Abas verticais com furos passantes ou rasgos oblongos também podem ser empregadas quando a montagem exige regulagem de alinhamento e travamento por parafusos.

Por que a precisão desses componentes é crítica?

Geometria incorreta ou desalinhamento nos pontos de montagem podem impor esforços laterais à haste, acelerar o desgaste de buchas e vedações e comprometer a movimentação do mecanismo. A resistência mecânica também precisa ser compatível com cargas estáticas, impactos, ciclos repetitivos e condições reais de uso.

Aspectos como acabamento superficial, rebarbas, chanfros, tolerâncias dimensionais, qualidade das roscas e compatibilidade entre materiais influenciam:

• o encaixe entre pinos, buchas e olhais;
• a distribuição das cargas na articulação;
• a estabilidade da fixação;
• a qualidade das uniões soldadas;
• a vedação das conexões;
• a segurança operacional e a vida útil do conjunto.

Peças sob desenho não devem ser confundidas com itens hidráulicos comerciais padronizados, como vedações, mangueiras, válvulas, conexões de catálogo e anéis de retenção. Os componentes personalizados são dimensionados para a geometria específica do cilindro e da máquina. A Crocoli fabrica esses itens a partir de arquivos técnicos, integrando corte a laser, dobra CNC, solda, usinagem, acabamento e montagem conforme a necessidade do projeto.

Processos e materiais usados na fabricação dos componentes

A fabricação de peças para cilindros hidráulicos exige a integração de processos de corte, conformação, usinagem, soldagem e acabamento. A rota produtiva deve ser definida a partir da função de cada componente, das cargas aplicadas, do tipo de montagem e das tolerâncias indicadas no projeto.

Na Crocoli, a análise começa pelos arquivos DXF/DWG, considerando geometrias, espessuras, diâmetros, furos, roscas, encaixes e referências de soldagem. Essa avaliação permite identificar a sequência adequada de fabricação, reduzir operações desnecessárias e preparar o produto para prototipagem ou produção seriada.

Corte, dobra e preparação das peças

O corte a laser de chapas e tubos permite produzir perfis, rasgos, furos e contornos para componentes como orelha para cilindro hidráulico, suportes, abas de fixação e partes de conjuntos soldados. O processo pode ser aplicado em aço carbono, aço inox e alumínio, conforme as características do projeto.

Após o corte, a dobra CNC conforma chapas com repetibilidade angular e dimensional. A escolha do ferramental, do raio de dobra e da sequência de operações considera espessura, sentido de laminação e interferências geométricas. Esses cuidados são importantes em suportes e reforços que precisam manter alinhamento com pinos, buchas e pontos de articulação.

A rebarbação remove arestas e resíduos deixados pelas etapas anteriores, contribuindo para a montagem segura e para a preparação da solda ou do acabamento superficial.

Usinagem de pinos, buchas e conexões

Torneamento, fresamento, furação e rosqueamento CNC são utilizados na produção de componentes com superfícies funcionais e encaixes controlados. Entre os exemplos fabricáveis estão:

• Pino para cilindro hidráulico com cabeça, utilizado no travamento de hastes ou braços mecânicos;
• Olhal para cilindro hidráulico com alojamento usinado para eixo, pino ou bucha;
• Bucha roscada sob medida, soldada ou inserida em chapas, tubos e estruturas;
• Bucha com canal para anel elástico;
• Pino-guia ou haste superior para centralização;
• Terminal espigão hidráulico para montagem de mangueiras e condução de fluidos;
• Niple sextavado para solda, com conexão roscada e base preparada para união soldada.

Nessas operações, tolerâncias de diâmetro, posicionamento, concentricidade e perpendicularidade devem ser especificadas conforme a função da peça. Em olhais e buchas, por exemplo, o alinhamento entre alojamentos influencia o movimento da articulação e a distribuição das cargas. Roscas BSP, NPT ou de outro padrão devem ser definidas no desenho técnico, sem substituições presumidas durante a fabricação.

Soldagem e montagem de conjuntos

A solda robotizada MIG/MAG é indicada para conjuntos repetitivos, nos quais estabilidade do cordão e padronização do ciclo são fatores relevantes. Já a solda manual TIG atende geometrias específicas, materiais e regiões que demandam maior controle operacional.

Na produção de componentes para cilindros hidráulicos, o planejamento da soldagem deve considerar acesso da tocha, sequência dos cordões, preparação das juntas e controle de deformações. Gabaritos podem ser empregados para posicionar orelhas, olhais, buchas e reforços, preservando distâncias e alinhamentos previstos no projeto.

Seleção do material e acabamento

A seleção não depende apenas do material-base: carga, impacto, fadiga, ambiente, compatibilidade com soldagem e tratamento superficial precisam ser analisados em conjunto. Também devem ser informados no projeto eventuais requisitos de dureza, rugosidade ou tratamento térmico.

Depois da fabricação, as peças podem passar por jateamento, pintura eletrostática a pó e tratamentos de superfície, de acordo com a proteção requerida. Antes da produção seriada, a prototipagem permite verificar montagem, acessibilidade de solda, interferências, tolerâncias e repetibilidade. Para avaliação técnica, o projeto de peças para cilindros hidráulicos pode ser enviado em DXF/DWG pela página crocoli.com.br/contato.

Olhais, orelhas, pinos, buchas e conexões: exemplos de aplicação

As peças para cilindros hidráulicos precisam garantir articulação, fixação, alinhamento e conexão segura com mangueiras, válvulas e estruturas. Embora cada projeto tenha geometrias e esforços específicos, alguns componentes aparecem com frequência em cilindros, braços mecânicos, sistemas de elevação e equipamentos móveis.

A Crocoli fabrica esses itens sob desenho, tanto como peças avulsas quanto integrados a subconjuntos metálicos. A produção pode seguir arquivos DXF/DWG e requisitos dimensionais definidos pelo cliente.

Componentes de articulação, fixação e alinhamento

O olhal para cilindro hidráulico é utilizado nas extremidades do cilindro ou em mecanismos articulados. Os olhais superiores usinados possuem assentos destinados a eixos, pinos ou buchas, permitindo a movimentação controlada entre o cilindro e o equipamento. Chanfros, furos e superfícies usinadas podem ser adequados às condições de montagem previstas no projeto.

A orelha para cilindro hidráulico, por sua vez, costuma ser soldada ao corpo, ao suporte ou à estrutura da máquina. Uma montagem pode empregar duas orelhas paralelas para receber um pino transversal, formando uma articulação resistente para braços de elevação, caçambas, plataformas e implementos.

Entre os principais itens de montagem estão:

• Pino de fixação com cabeça: empregado para travar hastes de cilindros hidráulicos, braços mecânicos e articulações, impedindo o deslocamento axial após a montagem.
• Pino guia ou haste superior: componente usinado destinado a centralizar dispositivos e manter o posicionamento correto entre peças móveis ou conjuntos de montagem.
• Bucha roscada sob medida: soldada ou inserida em chapas, tubos e estruturas para criar um ponto de rosca resistente, especialmente onde a espessura do material-base não oferece comprimento suficiente de rosca.
• Bucha com canal para anel elástico: usada em alojamentos e eixos sujeitos a movimento ou atrito, com canal destinado ao elemento de retenção axial.
• Aba vertical de fixação: possui furos passantes e rasgo oblongo, permitindo regulagem de alinhamento, ajuste de posição e travamento por parafusos.

Esses componentes para cilindros hidráulicos podem ser fornecidos com dimensões, roscas, tolerâncias, chanfros e detalhes de montagem conforme a aplicação.

Conexões para mangueiras e circuitos de fluido

Além dos elementos estruturais, a Crocoli fabrica conexões metálicas usadas na interface entre cilindros, mangueiras e tubulações.

O terminal espigão hidráulico deve apresentar geometria compatível com a mangueira e o método de fixação especificado. Já o niple sextavado para solda combina uma base preparada para união ao conjunto metálico com uma extremidade roscada, normalmente BSP ou NPT, conforme o desenho do cliente.

Exemplos por setor industrial

Em implementos agrícolas, olhais, orelhas e pinos são aplicados em sistemas de basculamento, nivelamento e acionamento de braços. Nos implementos rodoviários, podem integrar suspensões, mecanismos de abertura, plataformas e conjuntos basculantes.

Na mineração e na construção civil, essas peças aparecem em equipamentos sujeitos a cargas elevadas, abrasão, impactos e ciclos repetitivos. Nesses casos, o controle dimensional das articulações contribui para reduzir folgas indevidas e facilitar a substituição dos componentes.

Nos segmentos de gás e energia e refrigeração industrial, buchas roscadas, niples, terminais e grampos U são utilizados na montagem e sustentação de linhas de fluido, serpentinas e conjuntos conectados a válvulas ou blocos. A Crocoli também pode fornecer os itens integrados a conjuntos soldados e montados, conforme o projeto técnico da aplicação.

Quando terceirizar a fabricação de peças para cilindros hidráulicos?

A terceirização é indicada quando a empresa precisa ampliar a capacidade produtiva, reduzir gargalos internos ou concentrar sua equipe nas etapas estratégicas do equipamento. Também é uma alternativa para projetos que exigem diferentes tecnologias de fabricação, desde o corte da matéria-prima até a entrega de subconjuntos prontos para integração.

No fornecimento de peças para cilindros hidráulicos, centralizar operações em uma manufatura integrada reduz movimentações entre fornecedores, simplifica a gestão de compras e melhora a rastreabilidade do processo. Na Crocoli, um mesmo projeto pode reunir corte a laser de chapas e tubos, dobra CNC, usinagem, soldagem MIG/MAG robotizada ou TIG manual, rebarbação, jateamento, pintura eletrostática a pó, tratamentos de superfície e montagem.

Essa abordagem é especialmente relevante para componentes que combinam chapas, tubos e partes usinadas. Um conjunto pode incluir, por exemplo, olhal para cilindro hidráulico, orelha para cilindro hidráulico, pino para cilindro hidráulico, alojamentos, buchas e conexões soldáveis.

Situações em que a terceirização pode ser vantajosa

Compras e engenharia devem avaliar a fabricação externa quando houver:

• necessidade de produzir lotes recorrentes sem ampliar a estrutura fabril interna;
• demanda variável, projetos especiais ou lançamento de novos equipamentos;
• peças com várias etapas de fabricação e diferentes tecnologias;
• necessidade de prototipagem antes da produção seriada;
• gargalos em corte, dobra, usinagem, soldagem ou acabamento;
• conjuntos soldados que exigem preparação, posicionamento e controle dimensional;
• necessidade de receber peças acabadas ou subconjuntos montados;
• interesse em reduzir interfaces comerciais, transportes intermediários e retrabalho entre fornecedores.

A terceirização também permite contratar componentes para cilindros hidráulicos conforme desenho, incluindo bucha roscada sob medida, olhais superiores usinados, orelhas de fixação, pinos com cabeça, pinos-guia, terminal espigão hidráulico e niple sextavado para solda.

O que influencia custo e viabilidade técnica?

O orçamento não depende apenas do peso ou das dimensões da peça. A análise considera a combinação entre matéria-prima, geometria, requisitos funcionais e sequência produtiva.

Em uma orelha para cilindro hidráulico, por exemplo, a espessura, o diâmetro do furo, a posição de soldagem e a tolerância de alinhamento alteram a rota produtiva. Já um pino para cilindro hidráulico pode exigir torneamento, furação, rosqueamento, canais ou acabamento compatível com sua função de articulação e retenção.

Informações necessárias para solicitar uma análise técnica

Para avaliar a fabricação, recomenda-se enviar:

• desenho em DXF ou DWG, além de documentação complementar quando aplicável;
• identificação da peça e sua aplicação no cilindro ou conjunto;
• material especificado e espessuras;
• quantidade por lote e estimativa de recorrência;
• tolerâncias dimensionais e geométricas;
• requisitos de rosca, chanfro, canal, furação e preparação de solda;
• acabamento e tratamento superficial desejados;
• pontos críticos de montagem e inspeção;
• condições de uso, como carga, abrasão, umidade, temperatura ou contato com fluidos.

A Crocoli realiza a análise de desenhos e da sequência de fabricação para protótipos e produção seriada. Para solicitar um orçamento técnico de peças para cilindros hidráulicos sob desenho, envie o projeto em DXF/DWG pela página crocoli.com.br/contato.

FAQ sobre peças para cilindros hidráulicos sob medida

Quais peças de um cilindro hidráulico podem ser fabricadas sob desenho?

É possível fabricar diversos componentes para cilindros hidráulicos conforme desenho técnico, modelo ou arquivo de corte, incluindo:

• Olhal para cilindro hidráulico;
• Orelha para cilindro hidráulico;
• Pino para cilindro hidráulico com ou sem cabeça;
• Pinos-guia e hastes superiores;
• Buchas lisas, roscadas ou com canal para anel elástico;
• Terminais e conexões para condução de fluidos;
• Terminal espigão hidráulico;
• Niple sextavado para solda;
• Abas de fixação com furos passantes ou oblongos;
• Alojamentos para rolamentos e buchas;
• Suportes, flanges e conjuntos soldados.

A Crocoli combina corte a laser, dobra CNC, usinagem, soldagem, acabamento e montagem para produzir tanto peças individuais quanto conjuntos prontos para integração ao equipamento.

Qual material usar em olhais e orelhas para cilindros hidráulicos?

A escolha depende da carga, frequência de trabalho, impacto, método de união, ambiente de operação e necessidade de usinagem ou tratamento superficial. Em um olhal para cilindro hidráulico ou em uma orelha para cilindro hidráulico, devem ser avaliados fatores como resistência mecânica, soldabilidade, desgaste no alojamento do pino e compatibilidade com a estrutura.

Não existe um material único adequado para todas as aplicações. A especificação deve ser definida pelo responsável técnico do projeto, considerando cargas estáticas e dinâmicas, vida útil esperada e requisitos de segurança. A engenharia de aplicação da Crocoli pode analisar a geometria e a viabilidade de fabricação a partir dos arquivos enviados.

Como dimensionar um pino de articulação?

O dimensionamento de um pino para cilindro hidráulico deve considerar:

• Força máxima transmitida pelo cilindro;
• Diâmetro e quantidade de planos de cisalhamento;
• Pressão de contato entre pino, olhal e bucha;
• Flexão do pino e folgas de montagem;
• Tipo de material e tratamento especificado;
• Frequência de ciclos e possibilidade de fadiga;
• Lubrificação, retenção e condições ambientais.

Esse cálculo deve ser validado pela engenharia responsável pelo equipamento. A fabricação sob desenho permite controlar diâmetros, comprimentos, furos, cabeças, chanfros, canais e demais características funcionais.

Qual a diferença entre bucha lisa, roscada e com canal para anel elástico?

Uma bucha roscada sob medida pode ser soldada ou inserida na estrutura, conforme o projeto. Já a bucha com canal permite alojar um elemento de retenção sem depender exclusivamente de parafusos ou solda.

É possível fabricar roscas BSP e NPT?

Sim. Roscas BSP ou NPT podem ser usinadas em conexões como niple sextavado para solda, buchas e terminais. Como esses padrões apresentam diferenças de geometria e vedação, o desenho deve informar claramente o tipo de rosca, diâmetro nominal, passo e demais requisitos aplicáveis. A especificação correta evita incompatibilidade com válvulas, blocos hidráulicos e tubulações.

Quando utilizar solda MIG/MAG ou TIG?

A solda robotizada MIG/MAG é indicada para conjuntos com repetitividade, produtividade e padronização do cordão, especialmente em produção seriada. A solda TIG manual é utilizada quando o projeto exige maior controle do processo, acabamento preciso ou trabalho com determinados materiais e geometrias.

A seleção deve considerar material, espessura, acesso à junta, volume de produção e requisitos do conjunto soldado.

A Crocoli produz protótipos e séries?

Sim. A Crocoli atende desde protótipos para validação até produção seriada de peças para cilindros hidráulicos. A manufatura integrada permite concentrar corte a laser de chapas e tubos, dobra CNC, usinagem, soldagem, rebarbação, jateamento, pintura a pó, tratamentos de superfície e montagem.

Quais arquivos devem ser enviados para orçamento?

Envie o projeto em DXF ou DWG, incluindo geometrias, cotas, tolerâncias, materiais, espessuras, roscas, acabamentos e quantidades. Para conjuntos, identifique também posições de solda, interfaces de montagem e requisitos funcionais.

Solicite um orçamento técnico para seus componentes sob medida e envie o projeto em DXF/DWG pela página crocoli.com.br/contato.
