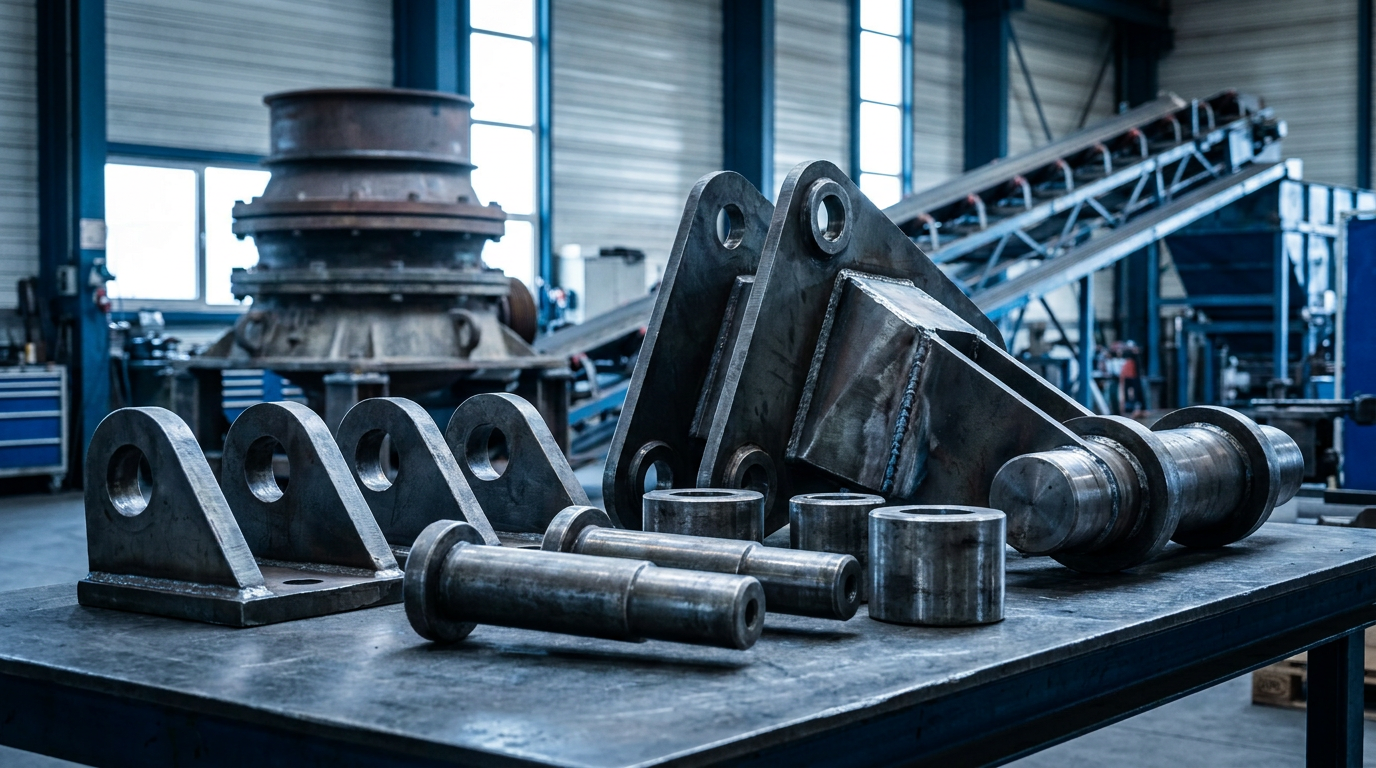

Peças para Mineração Sob Medida: Processos e Aplicações

Peças para mineração: exigências mecânicas e critérios de projeto

Equipamentos de mineração operam sob condições que aceleram o desgaste e elevam o risco de falhas mecânicas. Máquinas de movimentação, britagem, peneiramento, transporte e processamento mineral estão sujeitas a cargas elevadas, impactos recorrentes, vibração, abrasão, umidade e contato com poeira, lama, óleos e outros contaminantes.

Nesse ambiente, as peças para mineração devem ser projetadas conforme sua função no equipamento. Não basta reproduzir uma geometria: é necessário compreender como o componente recebe esforços, quais superfícies sofrem desgaste, como ocorre a montagem e quais requisitos facilitam inspeções e substituições. Esses critérios orientam a fabricação de peças para mineração, desde um pino usinado até conjuntos estruturais formados por chapas dobradas e soldadas.

Principais solicitações mecânicas em equipamentos de mineração

As condições de trabalho variam conforme a máquina e a posição do componente. Entre as solicitações mais relevantes estão:

• Cargas estáticas e dinâmicas: presentes em suportes, braços, bases, olhais, pinos e articulações;
• Impacto: comum em componentes próximos à alimentação, transferência ou movimentação de material;
• Vibração: pode provocar afrouxamento de fixações, fadiga e propagação de trincas;
• Abrasão: causada pelo contato contínuo com minério, partículas e resíduos;
• Desalinhamento: gera esforços adicionais em eixos, buchas, mancais e pontos de articulação;
• Umidade e contaminantes: favorecem corrosão, travamentos e degradação de superfícies;
• Ciclos repetitivos: exigem atenção à fadiga em peças móveis e regiões soldadas.

Por isso, peças para equipamentos de mineração precisam ser avaliadas dentro do conjunto em que trabalham. Uma bucha roscada soldada em uma estrutura, por exemplo, apresenta critérios diferentes de um pino de fixação com cabeça submetido a cisalhamento ou de um alojamento central de rolamento que exige controle dimensional para montagem.

Critérios que devem constar no projeto

A definição técnica deve relacionar geometria, processo produtivo e condição de uso.

Nas peças usinadas para mineração, tolerâncias, concentricidade, roscas e ajustes funcionais devem estar claramente especificados no desenho. É o caso de pinos-guia, buchas com canal para anel elástico, terminais espigão, niples sextavados para solda e alojamentos de rolamento.

Já os conjuntos soldados para mineração exigem atenção à espessura das chapas, sequência de dobra, posicionamento dos componentes e distorções térmicas. Orelhas de fixação, olhais superiores usinados e abas verticais com furos oblongos podem integrar estruturas que precisam preservar alinhamento e repetibilidade após a soldagem.

Quando fabricar peças sob desenho

A contratação de um fabricante de peças conforme desenho é indicada em diferentes situações:

• reposição de componentes desgastados ou fora de linha;
• nacionalização de itens anteriormente importados;
• desenvolvimento e validação de protótipos;
• melhoria de geometria, montagem ou manutenção;
• fabricação de lotes recorrentes;
• integração de corte, dobra, usinagem, solda, acabamento e montagem.

Na Crocoli, a produção de componentes metálicos sob medida pode partir da análise de arquivos DXF/DWG e combinar corte a laser de chapas e tubos, dobra CNC, usinagem CNC, solda robotizada MIG/MAG, solda manual TIG e acabamento. Essa abordagem de terceirização metalúrgica reduz interfaces entre fornecedores e permite tratar a peça como parte de um sistema mecânico, considerando sua aplicação, montagem e condições reais de operação.

Processos e materiais usados na fabricação de componentes

A fabricação de peças para mineração exige a integração de processos capazes de transformar chapas, tubos e barras metálicas em componentes com geometria, encaixe e acabamento compatíveis com o projeto. A Crocoli atua como fabricante de peças conforme desenho, combinando corte, conformação, usinagem, soldagem, acabamento e montagem em um fluxo industrial integrado.

A definição do material — aço carbono, aço inox ou alumínio — depende das solicitações previstas no desenho técnico, do ambiente de operação e dos requisitos de peso, resistência à corrosão, soldabilidade e acabamento. A análise dos arquivos DXF/DWG permite avaliar geometrias, tolerâncias, dobras, furos, roscas, chanfros e interfaces de montagem antes do início da produção.

Corte a laser e dobra CNC

O corte a laser de chapas é aplicado na produção de suportes, flanges, abas de fixação, reforços, perfis e partes de conjuntos soldados para mineração. O processo possibilita fabricar contornos complexos, rasgos oblongos e padrões de furação com repetibilidade, reduzindo operações posteriores.

O corte a laser de tubos amplia as possibilidades para estruturas tubulares, bases, proteções e componentes que precisam receber recortes, encaixes ou furos em posições definidas. Entre os materiais processados estão:

• aço carbono, amplamente utilizado em peças estruturais e conjuntos soldados;
• aço inox, indicado quando o projeto demanda maior resistência à corrosão;
• alumínio, empregado em componentes nos quais a redução de massa é relevante.

Após o corte, a dobra CNC conforma as peças em prensas dobradeiras. O uso de programação e ferramental dedicado contribui para manter ângulos, dimensões e sequência de dobras ao longo dos lotes. Esse recurso é especialmente importante em abas verticais de fixação, suportes e componentes com múltiplas faces de montagem.

Usinagem de peças e pontos funcionais

As peças usinadas para mineração podem ser produzidas por torneamento, fresamento, furação e rosqueamento CNC. Esses processos criam superfícies funcionais, alojamentos, canais, roscas e diâmetros necessários para articulação, fixação ou montagem.

Como exemplos práticos, a Crocoli fabrica pinos de fixação com cabeça, pinos-guia, buchas com canal para anel elástico, alojamentos centrais de rolamento, olhais superiores usinados e niples sextavados para solda. Esses componentes metálicos sob medida podem integrar máquinas, braços mecânicos, cilindros hidráulicos, sistemas de condução de fluidos e estruturas auxiliares.

Soldagem, acabamento e proteção superficial

A solda robotizada MIG/MAG favorece a estabilidade do processo em séries de peças, sobretudo em cordões repetitivos e conjuntos com posicionamento controlado. Já a solda manual TIG atende aplicações que requerem maior controle operacional, geometrias específicas ou materiais e espessuras definidos pelo projeto. Dispositivos e ferramental dedicado ajudam a posicionar orelhas de fixação, buchas, olhais e suportes durante a fabricação de conjuntos soldados para mineração.

Após a fabricação, a rebarbação remove arestas e resíduos das operações de corte e usinagem. O jateamento prepara a superfície, enquanto a pintura eletrostática a pó proporciona revestimento e acabamento compatíveis com a especificação da peça. Outros tratamentos de superfície podem ser previstos conforme o material, a aplicação e os requisitos informados no desenho.

Prototipagem e manufatura integrada

Antes da produção seriada de peças para equipamentos de mineração, a prototipagem permite verificar encaixes, interferências, sequência de montagem e viabilidade fabril. Com a aprovação técnica, programas de máquina, dispositivos e parâmetros podem ser reutilizados para aumentar a repetibilidade dos lotes.

A terceirização metalúrgica integrada reúne análise de DXF/DWG, corte, dobra, usinagem, soldagem, acabamento e montagem em um único fluxo. Essa abordagem reduz interfaces entre fornecedores, movimentações intermediárias e divergências de responsabilidade, além de facilitar o controle de revisões do projeto. Para solicitar uma avaliação técnica, envie os arquivos DXF/DWG e as especificações da aplicação pela página crocoli.com.br/contato.

Componentes fabricados e aplicações em máquinas de mineração

As peças para equipamentos de mineração precisam atender às funções específicas de articulação, travamento, posicionamento, condução de fluidos e sustentação de conjuntos. Por isso, a fabricação conforme desenho técnico permite adequar geometrias, interfaces e pontos de montagem às características de transportadores, britadores, peneiras, sistemas hidráulicos e equipamentos móveis.

Na Crocoli, a manufatura integrada combina corte a laser de chapas e tubos, dobra CNC, solda robotizada MIG/MAG, solda manual TIG, usinagem CNC, acabamento e montagem. Essa estrutura viabiliza desde peças usinadas para mineração até subconjuntos formados por chapas dobradas, componentes torneados e estruturas soldadas.

Peças para articulação, travamento e posicionamento

Orelhas de fixação e olhais superiores usinados são aplicados em pontos de articulação submetidos a movimentos recorrentes. Podem ser soldados em braços mecânicos, suportes, cilindros hidráulicos, mecanismos basculantes e estruturas de equipamentos móveis. A usinagem dos furos e superfícies de encaixe contribui para a montagem correta de eixos, pinos e buchas.

Os pinos de fixação com cabeça são utilizados para travar hastes, braços e elementos articulados, enquanto os pinos-guia ou hastes superiores auxiliam na centralização e no posicionamento de dispositivos. Entre as aplicações possíveis estão:

• articulações de braços e mecanismos de elevação;
• travamento de hastes de cilindros hidráulicos;
• posicionamento de componentes em britadores e peneiras;
• montagem de estruturas móveis e basculantes;
• alinhamento de subconjuntos durante manutenção ou substituição.

Esses itens podem ser produzidos por torneamento, fresamento, furação e rosqueamento CNC, conforme as dimensões e tolerâncias estabelecidas no projeto do cliente.

Componentes de montagem, retenção e alinhamento

As buchas roscadas criam pontos de fixação resistentes em chapas, tubos ou estruturas soldadas. Elas podem ser inseridas ou soldadas ao conjunto para receber parafusos, tampas, sensores, suportes e elementos de manutenção. Já as buchas com canal para anel elástico são indicadas quando o projeto exige retenção axial de eixos ou componentes montados.

Outros exemplos de componentes metálicos sob medida incluem:

As abas verticais com furo oblongo são especialmente úteis onde existe necessidade de ajuste antes do aperto final. Em transportadores, por exemplo, esse recurso pode integrar suportes reguláveis e pontos de alinhamento de componentes.

Conexões para linhas hidráulicas e tubulações

Sistemas hidráulicos de equipamentos móveis e máquinas de processamento mineral utilizam conexões adaptadas às interfaces do projeto. O terminal espigão é empregado na montagem de mangueiras hidráulicas ou linhas de condução de fluidos. O niple sextavado para solda possui base preparada para integração ao conjunto e rosca macho, geralmente definida em projeto como BSP ou NPT, para conexão com válvulas, blocos ou tubulações.

Os grampos U complementam essas aplicações ao fixar tubulações, eixos e outros elementos às estruturas. A solução pode ser utilizada em linhas hidráulicas, sistemas de lubrificação e circuitos auxiliares, respeitando diâmetro, espaçamento e geometria indicados no desenho.

Conjuntos soldados e fabricação conforme projeto

A Crocoli atua como fabricante de peças conforme desenho, produzindo componentes unitários, protótipos e lotes seriados a partir de arquivos DXF/DWG. Na fabricação de conjuntos soldados para mineração, peças cortadas a laser, dobradas e usinadas podem ser integradas por solda robotizada MIG/MAG ou solda manual TIG, seguidas de rebarbação, jateamento, pintura eletrostática a pó ou tratamentos de superfície especificados.

A mesma capacidade de terceirização metalúrgica atende aplicações compatíveis nos setores agrícola, rodoviário, construção civil, gás e energia e refrigeração industrial. O foco permanece na fabricação de peças para mineração e outros segmentos conforme geometria, interface de montagem e requisitos informados pelo cliente.

Custos e terceirização: como estruturar uma cotação técnica

O custo das peças para mineração deve ser avaliado a partir do conjunto de operações necessárias para transformar a matéria-prima em um componente pronto para montagem. Por isso, uma cotação técnica consistente depende de desenhos atualizados, especificações claras e informações sobre o volume de produção. Quanto maior a definição do projeto, menor o risco de divergências, retrabalho ou alterações durante a fabricação.

Fatores que influenciam o custo de fabricação

Na fabricação de peças para mineração, os principais direcionadores de custo estão relacionados ao consumo de material, à complexidade produtiva e aos requisitos de controle. Entre eles estão:

Uma orelha de fixação cortada a laser, por exemplo, possui uma estrutura de custo diferente de olhais superiores usinados ou de um alojamento central de rolamento com assentos, furos roscados e tolerâncias de encaixe. Da mesma forma, conjuntos soldados para mineração podem exigir gabaritos dedicados para controlar alinhamento, repetibilidade e deformações térmicas.

Nas peças usinadas para mineração, a cotação também considera o número de fixações, as ferramentas empregadas, a profundidade dos furos, as roscas e os requisitos de concentricidade, planicidade ou posicionamento.

Informações necessárias para solicitar uma cotação

Para que um fabricante de peças conforme desenho possa analisar a viabilidade e definir o roteiro produtivo, o comprador deve enviar:

• arquivo técnico em DXF ou DWG, com desenho legível e escala correta;
• código da peça e índice de revisão vigente;
• material especificado, incluindo norma ou condição de fornecimento quando aplicável;
• espessura da chapa ou dimensões do material bruto;
• quantidade por lote e estimativa de demanda recorrente;
• tolerâncias gerais e tolerâncias críticas devidamente identificadas;
• tipos, medidas e padrões de roscas, como BSP ou NPT quando previstos;
• simbologia, extensão e requisitos das soldas;
• acabamento solicitado e áreas que precisam ser protegidas;
• requisitos de montagem, inspeção e identificação;
• arquivos ou desenhos dos demais itens quando houver interfaces entre componentes.

Esses dados são especialmente importantes para componentes metálicos sob medida, como buchas roscadas, pinos de fixação com cabeça, niples sextavados para solda, abas verticais de fixação e estruturas formadas por chapas dobradas e peças usinadas.

Vantagens da terceirização metalúrgica integrada

Concentrar corte a laser de chapas e tubos, dobra CNC, solda MIG/MAG robotizada, solda TIG manual, usinagem CNC, acabamento e montagem em um único parceiro simplifica a cadeia de fornecimento. Na terceirização metalúrgica integrada, o componente pode seguir um roteiro coordenado, com controle das interfaces entre cada processo.

Essa consolidação tende a reduzir movimentações entre fornecedores, riscos de avaria, divergências de revisão, retrabalho e esforço administrativo com compras, logística e acompanhamento. Também facilita a rastreabilidade interna e a validação dimensional de peças para equipamentos de mineração e subconjuntos completos antes da entrega.

Para solicitar uma análise de fabricação, envie o projeto em DXF/DWG, as especificações e as quantidades pela página crocoli.com.br/contato. A Crocoli avalia o roteiro adequado para a terceirização completa de peças e conjuntos metálicos.

FAQ sobre fabricação de peças para mineração

Quais materiais são usados em peças para mineração?

A escolha depende dos esforços mecânicos, da abrasão, da umidade, da exposição química e da necessidade de soldagem ou usinagem. Entre os materiais aplicáveis à fabricação de peças para mineração estão:

• Aço carbono: empregado em suportes, bases, chapas dobradas, olhais, pinos e estruturas soldadas;
• Aço inoxidável: indicado quando há maior exigência de resistência à corrosão ou contato frequente com umidade;
• Alumínio: utilizado em componentes que exigem menor massa e boa resistência à corrosão;
• Ligas e especificações especiais: selecionadas conforme carga, desgaste, tratamento térmico e requisitos definidos pelo projeto.

Não existe um material único para todas as peças para equipamentos de mineração. A especificação deve considerar vida útil esperada, soldabilidade, tolerâncias, manutenção e condições reais de operação.

É possível fabricar uma peça de reposição a partir de desenho ou amostra?

Sim. A produção pode partir de um desenho técnico existente ou da análise de uma amostra, desde que seja possível identificar dimensões, tolerâncias, material, acabamento e função do componente. Quando a referência é somente uma peça usada, desgastes e deformações precisam ser avaliados para não serem reproduzidos no novo item.

Como fabricante de peças conforme desenho, a Crocoli analisa a viabilidade de componentes como pinos de fixação, buchas roscadas, olhais usinados, orelhas de fixação, alojamentos de rolamento e abas com furos oblongos. Para itens críticos, recomenda-se validar o desenho revisado antes da produção.

Quais arquivos devem ser enviados para orçamento?

O envio de informações completas reduz dúvidas técnicas e melhora a precisão da cotação. Preferencialmente, devem ser fornecidos:

• Arquivos DXF ou DWG com geometria e dimensões;
• Desenho técnico com tolerâncias, roscas, chanfros e soldas;
• Material e espessura especificados;
• Quantidade por lote e previsão de recorrência;
• Acabamento ou tratamento de superfície;
• Requisitos de montagem e inspeção;
• Fotos ou amostra, quando se tratar de reposição.

Listas de materiais e documentos complementares também ajudam na cotação de componentes metálicos sob medida e conjuntos completos.

Quando usar peça usinada ou conjunto soldado?

A decisão deve considerar geometria, volume, carga, tolerância e custo total de fabricação. Em muitos projetos, combinar corte a laser, dobra CNC, solda MIG/MAG ou TIG e usinagem CNC oferece melhor desempenho produtivo.

Como escolher o acabamento para ambientes abrasivos e úmidos?

O acabamento deve ser definido conforme exposição à água, poeira mineral, impacto e agentes corrosivos. Rebarbação e jateamento preparam a superfície; a pintura eletrostática a pó pode formar uma camada de proteção e acabamento. Outros tratamentos de superfície podem ser avaliados conforme o material e a aplicação.

É importante observar que o acabamento não substitui a correta seleção da matéria-prima nem resolve, isoladamente, mecanismos severos de abrasão. Regiões de contato, soldas, arestas e interfaces de montagem precisam ser consideradas no projeto.

É possível produzir protótipos e depois escalar para série?

Sim. A prototipagem permite verificar encaixes, montagem, interferências e requisitos funcionais antes da produção seriada. Após a validação, o processo pode ser estruturado para repetibilidade, incluindo ferramental dedicado, programação CNC, solda robotizada quando aplicável e definição da sequência de acabamento e montagem.

A Crocoli realiza todas as etapas do mesmo conjunto?

A Crocoli atua com terceirização metalúrgica integrada, reunindo corte a laser de chapas e tubos, dobra CNC, solda robotizada MIG/MAG, solda manual TIG, usinagem CNC, rebarbação, jateamento, pintura eletrostática a pó, tratamentos de superfície e montagem.

A rota de fabricação depende das exigências de cada projeto. Para solicitar uma análise técnica de peças para mineração, envie os arquivos DXF/DWG e as especificações pela página crocoli.com.br/contato.
