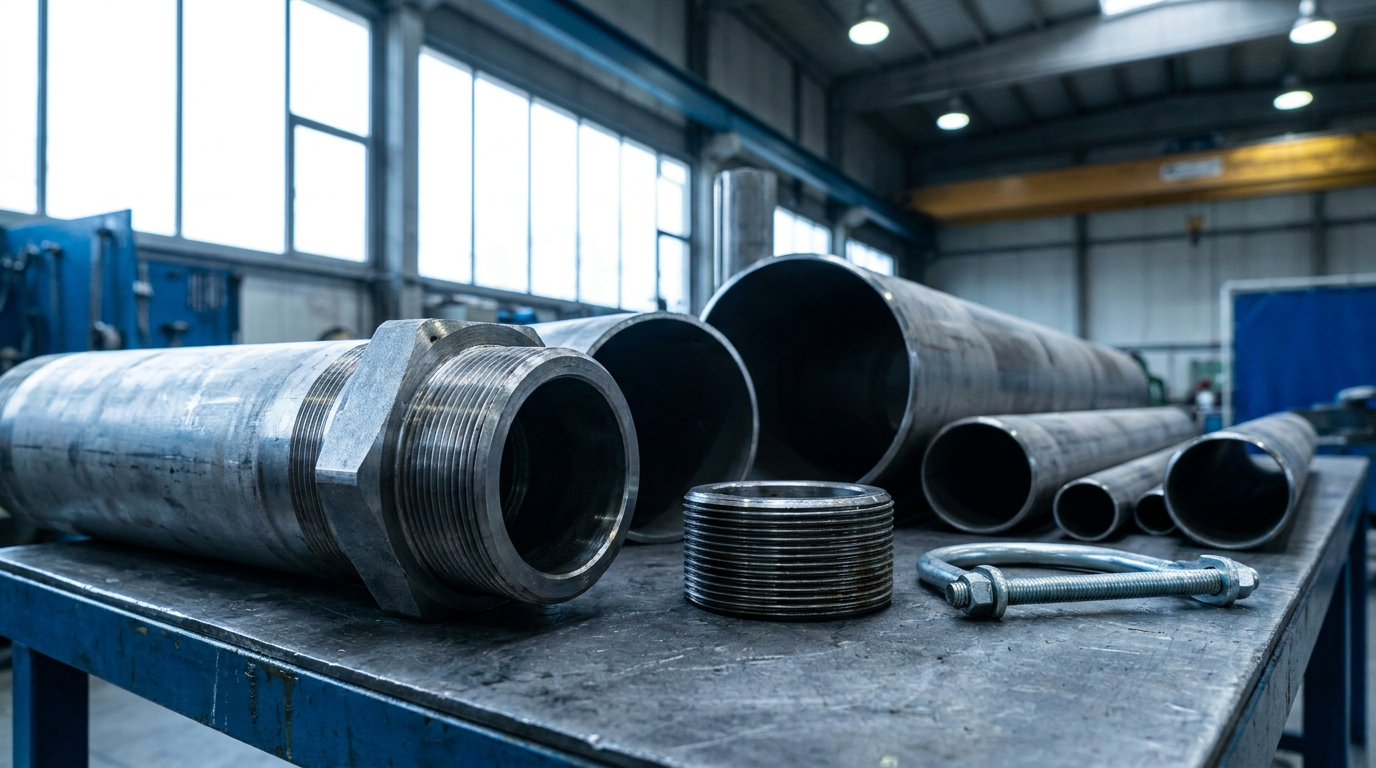

Peças para Tubulação Industrial Sob Medida: Guia de Fabricação

O que são peças para tubulação industrial sob medida

As peças para tubulação industrial são componentes utilizados para conectar, fixar, direcionar, vedar ou integrar linhas de condução de fluidos a máquinas, reservatórios, válvulas, cilindros e outros equipamentos. Elas estão presentes em sistemas hidráulicos, pneumáticos, circuitos de lubrificação, refrigeração industrial e instalações destinadas ao transporte de líquidos ou gases.

Nesse grupo estão conexões, terminais, niples, suportes, buchas, flanges, grampos e peças de montagem. Quando fabricados de acordo com um projeto específico, esses itens são chamados de componentes para tubulação sob medida ou conexões metálicas sob desenho. Sua geometria, material, rosca e interface de montagem são definidos conforme os requisitos funcionais do conjunto.

Diferentemente de uma conexão comercial escolhida apenas por diâmetro nominal, uma peça sob medida pode reunir diferentes funções em um único componente. É possível, por exemplo, produzir uma extremidade roscada para conexão a uma válvula e preparar a outra extremidade para soldagem em uma estrutura, tubo ou reservatório.

Funções dos componentes em sistemas de fluidos

Cada peça influencia a montagem, a manutenção e o funcionamento do sistema. Entre as aplicações mais comuns estão:

• conectar mangueiras hidráulicas ou linhas de condução;
• criar pontos roscados em chapas, tubos e estruturas metálicas;
• fixar tubulações, serpentinas, eixos ou feixes;
• adaptar equipamentos com interfaces ou geometrias diferentes;
• sustentar linhas sujeitas a vibrações e esforços mecânicos;
• permitir desmontagem, regulagem ou substituição de componentes;
• integrar circuitos de fluidos diretamente a máquinas e conjuntos soldados.

Um terminal espigão para mangueira, por exemplo, oferece uma superfície de encaixe para mangueiras hidráulicas ou de condução. Já o niple sextavado para solda pode apresentar rosca macho, geralmente definida conforme o projeto, e uma base preparada para união soldada. A Crocoli também fabrica buchas roscadas, utilizadas para criar pontos de conexão resistentes em estruturas, além de grampo U industrial para fixação de tubos, serpentinas, eixos ou outros elementos.

Quando uma peça padronizada não atende

Conexões comerciais podem ser adequadas para instalações convencionais. Entretanto, a fabricação de componentes para fluidos torna-se necessária quando o projeto apresenta restrições que não são resolvidas por itens de catálogo.

Isso ocorre, por exemplo, quando há pouco espaço para montagem, interferência entre a tubulação e a estrutura da máquina ou necessidade de posicionar a conexão em um ângulo específico. A pressão de trabalho e as solicitações mecânicas também podem exigir dimensões, espessuras ou materiais determinados pela engenharia responsável pelo sistema.

Outros fatores que justificam a fabricação sob desenho incluem:

• tipo, diâmetro e passo de rosca específicos;
• interfaces BSP, NPT ou outras definidas no projeto;
• geometrias especiais para soldagem ou encaixe;
• compatibilidade com aço carbono, inox ou alumínio;
• requisitos de resistência à corrosão, temperatura ou ambiente operacional;
• integração com válvulas, blocos, cilindros e equipamentos existentes;
• necessidade de reduzir adaptações e pontos adicionais de montagem.

Fabricação integrada conforme o desenho técnico

A produção dessas peças pode combinar corte a laser de chapas e tubos, dobra CNC, solda MIG/MAG robotizada, solda TIG manual e usinagem de conexões hidráulicas. Operações como torneamento, fresamento, furação, rosqueamento e preparação de chanfros permitem controlar as interfaces funcionais previstas no desenho.

Na Crocoli, a fabricação pode incluir ainda rebarbação, jateamento, pintura eletrostática a pó, tratamentos de superfície e montagem de conjuntos. A análise de arquivos DXF/DWG ajuda a verificar geometrias, furos, roscas, áreas de solda e pontos de integração antes da prototipagem ou da produção seriada.

Materiais e processos de fabricação para componentes de tubulação

A especificação de peças para tubulação industrial deve considerar o fluido transportado, a pressão de trabalho, a temperatura, o ambiente de instalação, os esforços mecânicos e o risco de corrosão. Esses critérios orientam tanto a escolha do material quanto a sequência de fabricação, usinagem, soldagem e acabamento.

Como escolher entre aço carbono, aço inox e alumínio

A seleção não deve se basear apenas no custo do material. Um terminal espigão para mangueira, por exemplo, precisa ser compatível com o fluido, o tipo de mangueira, o método de fixação e a condição de pressão. Já um grampo U industrial pode exigir maior resistência mecânica, proteção superficial e controle dimensional para assegurar a correta fixação de tubos, eixos ou serpentinas.

Processos integrados de fabricação

A produção de componentes para tubulação sob medida pode combinar diferentes processos na mesma cadeia industrial:

1. Corte a laser de chapas e tubos: produz perfis, abas, suportes, flanges e bases com geometrias definidas em projeto.
2. Dobra CNC: conforma chapas com repetibilidade, utilizando prensa dobradeira e ferramental compatível com material, espessura e raio especificado.
3. Torneamento e fresamento CNC: criam diâmetros, sextavados, alojamentos, faces de apoio, chanfros e superfícies funcionais.
4. Furação e rosqueamento: geram pontos de conexão ou montagem, incluindo roscas BSP e NPT quando previstas no desenho.
5. Soldagem MIG/MAG ou TIG: integra tubos, bases, buchas e conexões. MIG/MAG é aplicável a diferentes conjuntos em aço, enquanto TIG favorece maior controle em componentes que demandam acabamento cuidadoso ou envolvem inox e alumínio.
6. Acabamento: rebarbação, jateamento, pintura eletrostática a pó e tratamentos de superfície são definidos conforme exposição ambiental e exigência funcional.

Na Crocoli, essa integração permite fabricar conexões metálicas sob desenho, como niple sextavado para solda com rosca macho BSP ou NPT, base preparada para união soldada e geometria usinada para montagem. A estrutura também atende à usinagem de conexões hidráulicas, buchas roscadas, terminais espigão e suportes associados às linhas de fluido.

Roscas, tolerâncias e superfícies de vedação

Roscas BSP e NPT não devem ser tratadas como equivalentes. Elas possuem diferenças geométricas e de padrão de vedação, exigindo indicação clara no desenho técnico. O projeto deve informar:

• padrão, diâmetro e passo da rosca;
• classe ou tolerância dimensional aplicável;
• material e tratamento superficial;
• regiões destinadas à soldagem;
• chanfros, raios e faces de apoio;
• rugosidade ou acabamento das superfícies de vedação;
• tolerâncias críticas de concentricidade, perpendicularidade e posição;
• pressão, temperatura, fluido e ambiente de operação.

Arquivos DXF/DWG facilitam a análise de contornos, furações e interfaces, mas devem ser acompanhados das informações funcionais que não aparecem na geometria 2D. Na fabricação de componentes para fluidos, a validação técnica também deve verificar interferências de montagem, acesso para soldagem, deformações térmicas, sobremetal para usinagem e compatibilidade entre materiais.

Antes da produção seriada, a engenharia de aplicação pode analisar o desenho e apoiar a prototipagem, reduzindo riscos de incompatibilidade entre rosca, vedação, solda e montagem. Para avaliação técnica, o projeto em DXF/DWG pode ser enviado à Crocoli pela página crocoli.com.br/contato.

Componentes fabricados e aplicações em diferentes setores

A fabricação de peças para tubulação industrial envolve componentes destinados à conexão, fixação, vedação, sustentação e articulação de sistemas que conduzem fluidos. Em projetos especiais, geometrias, roscas, espessuras e interfaces precisam seguir o desenho técnico do equipamento, especialmente quando itens comerciais não atendem às condições de montagem.

A Crocoli fabrica componentes para tubulação sob medida, peças usinadas e conjuntos soldados a partir de arquivos DXF/DWG. A manufatura integrada pode combinar corte a laser de chapas e tubos, dobra CNC, solda MIG/MAG robotizada, solda TIG manual, torneamento, fresamento, furação, rosqueamento e acabamento.

Conexões e componentes para condução de fluidos

Entre os exemplos de conexões metálicas sob desenho, destacam-se:

• Terminal espigão para mangueira: utilizado na montagem de mangueiras hidráulicas ou linhas de condução de fluidos. O perfil do espigão deve ser compatível com a mangueira e com o sistema de fixação, contribuindo para a estabilidade da conexão.
• Niple sextavado para solda: possui base preparada para união soldada e parte superior com rosca macho, geralmente especificada em padrões como BSP ou NPT. É aplicado na conexão de válvulas, blocos, reservatórios e tubulações.
• Bucha roscada: soldada ou inserida em chapas, tubos e estruturas para criar um ponto de conexão resistente. Pode receber sensores, mangueiras, tampões, válvulas ou outros acessórios.
• Grampo U industrial: empregado na fixação de tubos, eixos, serpentinas e feixes de mola. Conforme a configuração do projeto, também pode integrar sistemas de lubrificação, trocadores de calor e linhas em que a tubulação realiza a inversão do sentido do fluxo.

A usinagem de conexões hidráulicas permite controlar características como diâmetros, roscas, sextavados, chanfros, canais e superfícies de encaixe. Quando necessário, esses processos são complementados por soldagem e tratamentos de superfície, formando componentes prontos para integração ao equipamento do cliente.

Elementos de fixação e articulação

Sistemas de tubulação nem sempre são compostos apenas por conexões de passagem. Suportes e articulações também são essenciais para posicionar linhas, absorver esforços de montagem e conectar tubulações a estruturas móveis ou conjuntos hidráulicos.

Esses itens podem ser produzidos individualmente ou fornecidos em conjuntos, com operações de corte, usinagem, solda, rebarbação, jateamento e pintura eletrostática a pó, conforme a especificação técnica.

Aplicações por setor industrial

Na indústria de implementos agrícolas, terminais espigão, niples, buchas roscadas, pinos e olhais são aplicados em circuitos hidráulicos, cilindros e braços articulados. Em implementos rodoviários, aparecem em sistemas de acionamento, fixação de tubulações, suspensão e mecanismos de basculamento.

Na mineração e na construção civil, componentes robustos são necessários em máquinas sujeitas a vibração, abrasão e esforços mecânicos. Orelhas, pinos com cabeça e olhais usinados ajudam a integrar linhas hidráulicas aos conjuntos estruturais dos equipamentos.

Nos segmentos de gás e energia, a fabricação sob desenho atende pontos de conexão, suportes e interfaces para válvulas e instrumentação, sempre de acordo com os requisitos definidos pelo projeto. Já na refrigeração industrial, buchas, niples e grampos podem ser utilizados em serpentinas, linhas de processo, suportação e conexão de componentes.

Para desenvolver a fabricação de componentes para fluidos, envie o projeto em DXF/DWG e solicite um orçamento técnico pela página crocoli.com.br/contato.

Custos e terceirização da fabricação de peças para tubulação

O orçamento de peças para tubulação industrial depende da combinação entre matéria-prima, geometria, tolerâncias, processos produtivos e volume solicitado. Por isso, componentes visualmente semelhantes podem apresentar custos diferentes quando exigem roscas especiais, múltiplas operações de usinagem, soldagem controlada ou acabamentos específicos.

Fatores que influenciam o orçamento

Na usinagem de conexões hidráulicas, por exemplo, a profundidade da rosca, a concentricidade entre diâmetros e a qualidade das regiões de acoplamento podem ser determinantes. Um niple sextavado para solda combina base preparada para união soldada, perfil sextavado e rosca macho, normalmente BSP ou NPT conforme o projeto. Já um terminal espigão para mangueira pode exigir controle do perfil de retenção para favorecer a montagem e a fixação da mangueira.

O custo também deve considerar a peça dentro do conjunto. Um grampo U industrial, além da conformação, pode envolver extremidades roscadas e requisitos dimensionais ligados ao diâmetro da tubulação, eixo ou feixe de mola que será fixado.

Vantagens da manufatura integrada

Na terceirização convencional, corte, dobra, usinagem, soldagem e acabamento podem ser distribuídos entre diferentes empresas. Esse modelo aumenta movimentações, transportes intermediários, interfaces de qualidade e risco de gargalos.

A manufatura integrada concentra etapas complementares em um único fluxo. Na Crocoli, a fabricação de componentes para fluidos pode reunir:

• corte a laser de chapas e tubos;
• dobra CNC com ferramental dedicado;
• torneamento, fresamento, furação e rosqueamento CNC;
• solda robotizada MIG/MAG ou solda manual TIG;
• rebarbação, jateamento e pintura eletrostática a pó;
• montagem de peças e conjuntos metálicos;
• análise de arquivos DXF/DWG e engenharia de aplicação.

Essa integração facilita a compatibilização dimensional entre conexões metálicas sob desenho, suportes, buchas, niples e terminais. Também reduz a necessidade de administrar vários fornecedores, além de limitar transportes entre operações, retrabalhos causados por divergências de interpretação e paradas decorrentes de etapas desalinhadas.

Protótipos, séries e padronização de famílias

Antes da produção seriada, a prototipagem permite avaliar montagem, interferências, acesso para soldagem e adequação das características funcionais. Após a validação, a definição de roteiros, dispositivos e parâmetros repetíveis favorece a fabricação de lotes recorrentes.

Outra oportunidade está na padronização de famílias de componentes para tubulação sob medida. Nipples, terminais, buchas roscadas e grampos com variações de diâmetro podem compartilhar materiais, ferramentas ou preparações. A análise conjunta dessas referências contribui para melhorar o aproveitamento da matéria-prima e organizar a produção.

Para obter um orçamento técnico consistente, envie desenhos com material, espessura, dimensões, tolerâncias, roscas, quantidade, soldagem e acabamento requeridos. A Crocoli analisa projetos em DXF/DWG para prototipagem ou produção seriada. Solicite a avaliação pela página crocoli.com.br/contato.

FAQ sobre peças e conexões para tubulação industrial

Qual material usar em tubulação industrial?

A escolha depende do fluido transportado, pressão e temperatura de trabalho, ambiente de instalação, risco de corrosão, método de união e requisitos normativos do projeto. Entre as opções mais usuais estão:

• Aço carbono: aplicado em diversos sistemas hidráulicos, pneumáticos, de lubrificação, gás e energia, desde que seja compatível com o fluido e protegido adequadamente contra corrosão.
• Aço inoxidável: indicado quando há umidade, agentes corrosivos, exigência de limpeza ou necessidade de maior resistência química.
• Alumínio: alternativa para componentes leves e aplicações específicas, sempre após análise de pressão, temperatura, desgaste e compatibilidade química.

A definição não deve considerar apenas o tubo. As peças para tubulação industrial, soldas, roscas, vedações e tratamentos superficiais precisam ser compatíveis entre si e com as condições reais de operação.

Qual é a diferença entre rosca BSP e NPT?

BSP e NPT não devem ser tratadas como roscas intercambiáveis. Elas apresentam diferenças de geometria, ângulo dos filetes e sistema dimensional.

Ao especificar um niple sextavado para solda, informe o padrão completo da rosca, bitola, passo, comprimento roscado e classe ou condição de trabalho. A simples indicação do diâmetro nominal pode gerar incompatibilidade na montagem.

É possível fabricar conexões metálicas conforme desenho?

Sim. A Crocoli produz conexões metálicas sob desenho por meio de usinagem CNC, corte a laser, dobra, soldagem e acabamento. O processo permite desenvolver buchas roscadas, niples para solda, terminais, suportes, alojamentos, olhais e outros componentes para tubulação sob medida.

A análise técnica considera tolerâncias, roscas, chanfros, superfícies de vedação, soldabilidade, material e sequência de fabricação. Na usinagem de conexões hidráulicas, detalhes como concentricidade, acabamento e posição das roscas são particularmente importantes.

Como especificar um terminal espigão para mangueira?

Para cotar um terminal espigão para mangueira, indique:

• diâmetro interno e externo da mangueira;
• tipo de fluido;
• pressão e temperatura de operação;
• material desejado;
• quantidade e perfil dos ressaltos do espigão;
• comprimento útil de encaixe;
• forma de fixação, como abraçadeira ou prensagem;
• conexão da extremidade oposta, quando houver;
• tolerâncias e acabamento superficial.

Essas informações ajudam a evitar vazamentos, soltura da mangueira e restrições indevidas ao fluxo.

Quando usar solda TIG ou MIG/MAG?

A solda TIG é recomendada quando o projeto exige maior controle do cordão, precisão, bom acabamento ou trabalho com aço inoxidável e componentes de menor espessura. Já a solda MIG/MAG, inclusive robotizada, oferece produtividade e repetibilidade para conjuntos soldados e produção seriada.

A seleção deve considerar material, espessura, geometria, estanqueidade e volume. Um grampo U industrial, por exemplo, pode demandar usinagem e conformação, enquanto conjuntos de tubulação com suportes e conexões soldadas podem combinar diferentes processos.

Quais arquivos enviar para orçamento?

Preferencialmente, envie arquivos DXF ou DWG com geometria, cotas e detalhes de fabricação. Também é recomendável anexar:

• desenho técnico em PDF;
• modelo 3D, quando disponível;
• material e espessura;
• padrão e dimensão das roscas;
• tolerâncias críticas;
• quantidade por lote;
• requisitos de solda, acabamento e inspeção;
• informações de aplicação, fluido, pressão e temperatura.

Quanto mais completa a documentação, mais precisa será a análise da fabricação de componentes para fluidos.

A peça pode receber pintura ou tratamento superficial?

Sim. Conforme material e aplicação, a Crocoli pode integrar rebarbação, jateamento, pintura eletrostática a pó e tratamentos de superfície. A proteção deve ser definida considerando corrosão, exposição externa, montagem e contato com o fluido. Superfícies de vedação, roscas e áreas destinadas à solda podem precisar de mascaramento ou condição específica.

Como solicitar um protótipo ou lote seriado?

O projeto pode começar com uma unidade protótipo ou pequeno lote para validação dimensional, montagem e desempenho. Após a aprovação, parâmetros de corte, dobra, usinagem, solda e acabamento podem ser estruturados para produção seriada com maior repetibilidade.

Para solicitar a fabricação de peças para tubulação industrial, envie seu projeto em DXF/DWG, informe material, quantidades e requisitos técnicos pela página crocoli.com.br/contato.
