Pinos e Buchas Sob Medida: Projeto, Usinagem e Aplicações

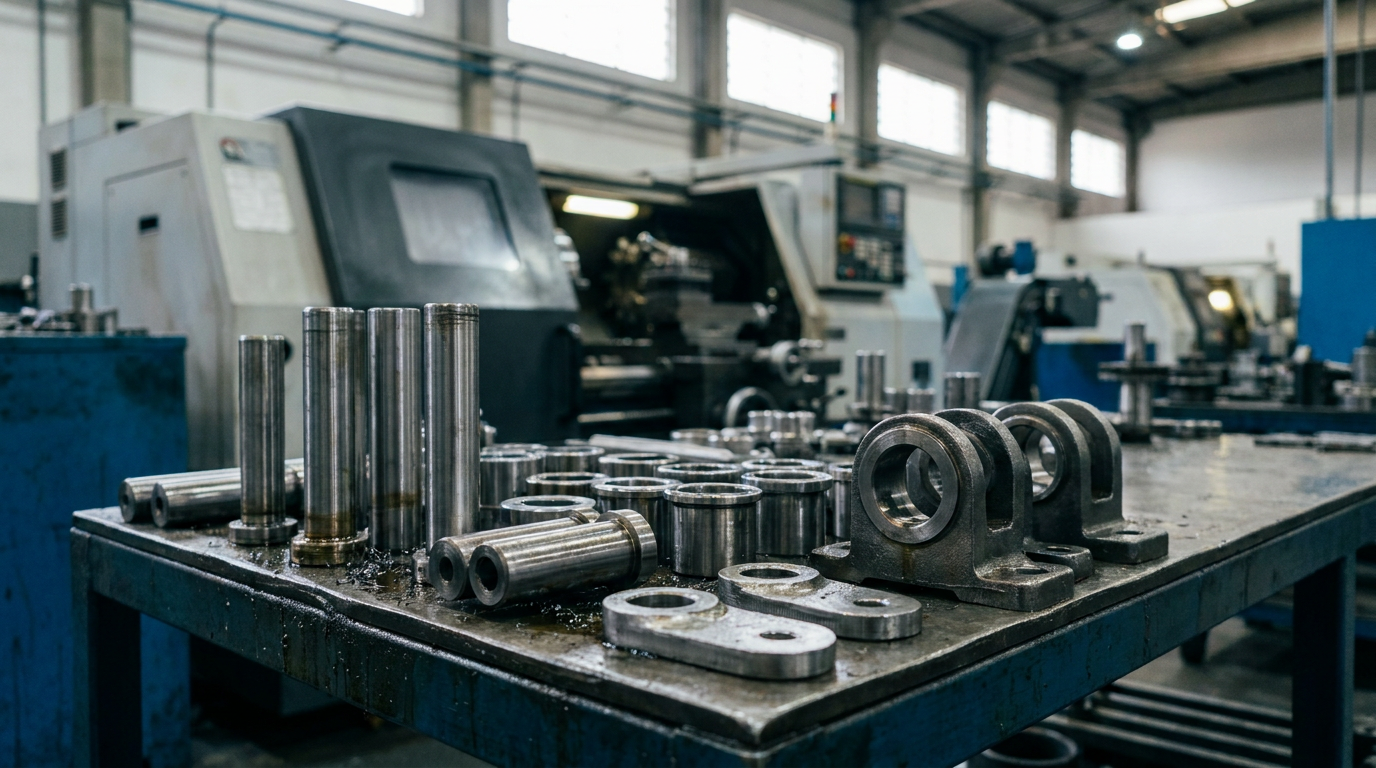

Pinos e buchas sob medida: função, desgaste e requisitos de projeto

Pinos, buchas e olhais são componentes de articulação industrial responsáveis por unir partes móveis, transmitir esforços, orientar deslocamentos e controlar o desgaste entre superfícies. Estão presentes em cilindros hidráulicos, braços mecânicos, implementos agrícolas e rodoviários, equipamentos de mineração, estruturas articuladas e sistemas de elevação.

Embora tenham geometria aparentemente simples, esses componentes precisam ser dimensionados conforme o regime real de trabalho. Um pino subdimensionado pode sofrer flexão, cisalhamento ou deformação permanente. Já uma bucha com folga inadequada pode provocar travamento, vibração, perda de alinhamento e desgaste acelerado do alojamento.

Condições que influenciam o dimensionamento

O projeto de pinos e buchas sob medida deve considerar mais do que o diâmetro nominal. Entre os principais fatores de especificação estão:

• Carga radial: atua transversalmente sobre o pino e influencia seu diâmetro, a área de contato da bucha e a pressão superficial.
• Esforço de cisalhamento: comum em uniões articuladas e pontos de fixação. Deve ser avaliado conforme o pino trabalhe em cisalhamento simples ou duplo.
• Impacto e cargas alternadas: aplicações com choques, vibração ou inversão de movimento exigem atenção à tenacidade, aos raios de transição e às concentrações de tensão.
• Desalinhamento: pode gerar carregamento concentrado nas bordas da bucha, deformação do pino e desgaste irregular dos olhais.
• Frequência de movimento: articulações contínuas apresentam requisitos diferentes de uniões movimentadas apenas durante ajustes ou manutenção.
• Lubrificação: graxeiras, canais e reservatórios de lubrificante podem ser incorporados à geometria para reduzir atrito e aquecimento.
• Ambiente de operação: poeira, abrasivos, umidade, agentes corrosivos e variações de temperatura interferem na seleção do material, acabamento e proteção superficial.

Essas condições determinam diâmetro, comprimento útil, folga de montagem, tolerâncias, dureza e acabamento superficial. Na usinagem CNC de pinos e buchas, também devem ser controlados concentricidade, cilindricidade, perpendicularidade dos ombros e posição de furos, canais ou roscas.

Diferenças entre pinos, buchas e alojamentos

Na Crocoli, exemplos desse grupo incluem pino de fixação com cabeça, pino guia, bucha com canal para anel elástico, alojamento central de rolamento e olhais usinados sob medida para receber eixos, pinos ou buchas de articulação. A fabricação pode integrar torneamento, fresamento, furação, rosqueamento, corte a laser, soldagem e acabamento.

Informações necessárias no desenho técnico

Para viabilizar a fabricação de pinos industriais e de buchas usinadas sob desenho, o DXF ou DWG deve informar, conforme aplicável:

• material e condição de fornecimento;
• diâmetros, comprimentos, chanfros, raios e ombros;
• tolerâncias dimensionais e geométricas;
• rugosidade nas superfícies de contato;
• ajuste entre pino, bucha, rolamento e alojamento;
• tipo, passo, classe e profundidade das roscas;
• posição de furos, rasgos, canais para anel elástico e pontos de lubrificação;
• dureza ou tratamento superficial, quando definidos pela engenharia;
• áreas de solda e referências de montagem;
• cargas, sentido do movimento e condições ambientais relevantes.

Esses dados permitem avaliar a sequência de fabricação, evitar tolerâncias excessivamente restritivas e compatibilizar a peça com o conjunto soldado. Para análise de pinos e buchas sob medida, o projeto pode ser enviado em DXF/DWG pela página crocoli.com.br/contato.

Materiais e processos para fabricar pinos, buchas e olhais

A seleção do material para pinos e buchas sob medida depende das cargas mecânicas, do tipo de movimento, da exposição ambiental e da interface com os demais componentes. Aço carbono, aço inox e outros materiais especificados em projeto podem ser processados conforme desenhos técnicos e requisitos funcionais. A decisão deve considerar resistência, soldabilidade, usinabilidade, atrito, corrosão e compatibilidade com eventuais tratamentos de superfície.

Em componentes soldados, também é necessário avaliar a integração entre a peça usinada e a estrutura de destino. Uma bucha roscada para solda, por exemplo, precisa combinar precisão dimensional na rosca e no alojamento com uma geometria de base adequada à união soldada. Já olhais destinados a cilindros hidráulicos ou braços de elevação exigem controle do furo responsável por receber pinos, eixos ou buchas de articulação.

Usinagem CNC e controle das características funcionais

A usinagem CNC de pinos e buchas pode reunir diferentes operações em uma mesma rota produtiva:

• Torneamento: geração de diâmetros externos e internos, faces, rebaixos, cones, chanfros e ombros;
• Fresamento: produção de faces planas, encaixes, rasgos e geometrias localizadas;
• Furação: execução de furos axiais, radiais ou passantes;
• Rosqueamento: fabricação de roscas internas e externas conforme o desenho;
• Acabamento e rebarbação: remoção de arestas cortantes e preparação da peça para montagem ou tratamento superficial.

Na fabricação de pinos industriais, características como diâmetro, concentricidade, perpendicularidade das faces e acabamento superficial influenciam diretamente a montagem. Um pino de fixação com cabeça, usado para travar hastes de cilindros hidráulicos ou braços mecânicos, pode exigir cabeça usinada, chanfros para facilitar a inserção e recursos adicionais de retenção definidos no projeto.

As buchas usinadas sob desenho demandam atenção especial ao ajuste entre eixo e furo. A folga ou interferência deve ser estabelecida conforme a função: articulação, centralização, apoio, proteção contra atrito ou montagem fixa. Canais para anel elástico, rebaixos e chanfros precisam respeitar posição, largura e profundidade indicadas, evitando deslocamentos axiais ou dificuldades de montagem.

Integração com corte, dobra e soldagem

Muitos componentes de articulação industrial não são peças isoladas. Eles fazem parte de suportes, braços, conjuntos estruturais e subconjuntos soldados. Por isso, a Crocoli integra a usinagem CNC ao corte a laser de chapas e tubos, à dobra CNC e à soldagem.

Os olhais usinados sob medida, como os olhais superiores destinados a eixos, pinos ou buchas, podem ser produzidos e posteriormente incorporados a conjuntos por solda robotizada MIG/MAG ou solda manual TIG, conforme a geometria e os requisitos do projeto. O mesmo fluxo atende alojamentos centrais de rolamentos, orelhas de fixação, pinos-guia, hastes superiores, abas verticais com furos oblongos e buchas com canal para anel elástico.

Após a conformação e a soldagem, o conjunto pode passar por rebarbação, jateamento, pintura eletrostática a pó ou tratamentos de superfície especificados pelo cliente. A sequência produtiva deve preservar áreas funcionais, roscas, alojamentos e superfícies de encaixe.

Análise de DXF/DWG e preparação para fabricação

A análise dos arquivos DXF/DWG permite verificar perfis de corte, cotas, tolerâncias, espessuras, posições de furos, raios de dobra e interfaces entre peças usinadas e estruturas soldadas. Essa avaliação também ajuda a definir referências de usinagem, sobremateriais, ordem das operações e pontos críticos de montagem.

Na Crocoli, essa integração de engenharia e manufatura possibilita produzir desde um pino ou uma bucha individual até conjuntos completos, combinando prototipagem, fabricação seriada, usinagem, corte, dobra, soldagem e acabamento conforme o desenho técnico.

Peças de articulação, fixação e conexão em aplicações industriais

Os pinos e buchas sob medida integram sistemas mecânicos nos quais é necessário articular, posicionar, travar ou conectar componentes com segurança. Em equipamentos sujeitos a cargas cíclicas, vibração e desalinhamento, essas peças devem ser fabricadas conforme o desenho do conjunto, considerando encaixes, folgas, roscas, canais, furos e superfícies de apoio.

A Crocoli produz componentes de articulação industrial por meio de manufatura integrada, combinando corte a laser, dobra CNC, soldagem, usinagem CNC e acabamento. Essa estrutura permite fabricar tanto componentes individuais quanto subconjuntos prontos para montagem.

Pinos, hastes e buchas para travamento e posicionamento

O pino de fixação com cabeça é utilizado para travar hastes de cilindros hidráulicos, braços mecânicos e mecanismos articulados. A cabeça cria uma superfície de retenção, enquanto a extremidade pode receber recursos adicionais previstos em projeto, como furo para contrapino ou sistema de trava. É uma solução recorrente em implementos agrícolas e rodoviários, máquinas de construção e equipamentos de mineração.

Já o pino guia ou haste superior tem a função de encaixar, alinhar ou centralizar dispositivos. Como a precisão de posicionamento interfere diretamente na montagem, esse componente pode exigir operações de torneamento, furação, rosqueamento e acabamento dimensional. A usinagem CNC de pinos e buchas contribui para a repetibilidade entre lotes e para o controle das regiões funcionais indicadas no desenho técnico.

Entre as buchas usinadas sob desenho, destacam-se:

• Bucha roscada: inserida ou soldada em chapas, tubos e estruturas para criar um ponto resistente de montagem;
• Bucha com canal para anel elástico: aplicada em eixos e alojamentos que precisam de retenção axial;
• Alojamento central de rolamento ou bucha: possui assento interno e pode incluir furos roscados para fixação de tampa, flange ou cubo.

A chamada bucha roscada para solda é especialmente útil quando a estrutura base não oferece espessura suficiente para uma rosca confiável. Sua aplicação aparece em chassis, suportes, braços, estruturas tubulares e conjuntos soldados.

Orelhas e olhais para sistemas articulados

As orelhas de fixação são soldadas em estruturas, máquinas ou cilindros hidráulicos para formar pontos de acoplamento. Podem trabalhar individualmente ou em pares, recebendo pinos, buchas e eixos de articulação. Sua geometria deve favorecer o alinhamento durante a soldagem e a distribuição adequada dos esforços no conjunto.

Os olhais usinados sob medida cumprem função semelhante, mas incorporam superfícies, diâmetros internos ou chanfros obtidos por usinagem. Os olhais superiores produzidos pela Crocoli podem receber pinos, eixos ou buchas em braços de elevação e sistemas hidráulicos. A integração entre corte, solda e usinagem reduz interfaces entre fornecedores na fabricação desses conjuntos.

Componentes de conexão e montagem

Além da fabricação de pinos industriais, a Crocoli produz peças destinadas à conexão de fluidos e à fixação estrutural. O terminal espigão permite montar mangueiras hidráulicas ou linhas de condução. O niple sextavado para solda combina uma base preparada para união soldada com rosca macho, geralmente especificada em padrão BSP ou NPT no projeto, para conexão a válvulas, blocos ou tubulações.

O grampo U pode ser empregado na fixação de eixos, feixes de mola, tubos e serpentinas. Em sistemas de refrigeração industrial, gás e energia, também pode integrar montagens relacionadas à condução de fluidos e trocadores de calor. A aba vertical de fixação, por sua vez, possui furos passantes e rasgo oblongo para regulagem de alinhamento e travamento por parafusos.

Esses componentes atendem a diferentes ambientes industriais:

• Implementos agrícolas e rodoviários: articulações, chassis, suspensões e mecanismos hidráulicos;
• Mineração e construção civil: braços, suportes e conjuntos submetidos a cargas intensas;
• Gás e energia: conexões soldadas, pontos roscados e suportação de linhas;
• Refrigeração industrial: fixação de tubulações, serpentinas e conjuntos mecânicos.

Para cotar peças ou conjuntos, envie o projeto em DXF ou DWG pela página crocoli.com.br/contato para análise técnica.

Custos e terceirização da fabricação de pinos e buchas

O custo de pinos e buchas sob medida depende da combinação entre matéria-prima, complexidade geométrica, precisão dimensional e escala de produção. Por isso, a cotação técnica não deve considerar apenas o peso ou as dimensões externas da peça. Dois componentes visualmente semelhantes podem exigir tempos de fabricação diferentes devido à quantidade de operações, às tolerâncias críticas e aos acabamentos especificados.

Fatores que influenciam o orçamento

Na fabricação de pinos industriais e buchas, os principais componentes de custo incluem:

Uma bucha usinada sob desenho com diâmetros concêntricos, canal para anel elástico, furos e rosca interna, por exemplo, possui uma sequência mais extensa do que uma bucha cilíndrica simples. Da mesma forma, um pino de fixação com cabeça pode exigir torneamento, furação transversal, chanfros e acabamento em regiões funcionais.

Já uma bucha roscada para solda precisa ser avaliada tanto como componente usinado quanto como parte do conjunto. Geometria da base, especificação da rosca, preparação para soldagem e possíveis efeitos térmicos devem constar no orçamento. Isso também se aplica a olhais usinados sob medida e outros componentes de articulação industrial integrados a braços mecânicos, cilindros hidráulicos e estruturas metálicas.

Quando a manufatura integrada reduz interfaces

A terceirização fragmentada pode exigir a movimentação das peças entre empresas de corte, usinagem, soldagem, tratamento e montagem. Além da logística, cada transferência cria uma nova interface de programação, conferência documental, inspeção e rastreamento do lote.

Na Crocoli, a manufatura integrada reúne engenharia de aplicação, análise de arquivos DXF/DWG, prototipagem, usinagem CNC de pinos e buchas, corte a laser de chapas e tubos, dobra CNC, solda robotizada MIG/MAG, solda manual TIG, acabamento e montagem. Essa estrutura permite organizar um fluxo único para peças isoladas ou conjuntos que combinem:

• pinos, buchas e alojamentos usinados;
• olhais soldados a chapas ou tubos;
• abas de fixação com furos passantes e rasgos;
• conjuntos com corte, dobra, soldagem e usinagem posterior;
• rebarbação, jateamento, pintura eletrostática a pó e tratamentos de superfície.

A integração não elimina a necessidade de avaliar cada processo, mas reduz movimentações entre fornecedores e facilita o alinhamento entre projeto, protótipo e produção seriada.

Informações necessárias para uma cotação técnica

Para obter uma proposta consistente, o comprador deve informar:

1. desenho técnico ou modelo, preferencialmente acompanhado do arquivo DXF/DWG;
2. quantidade por lote e previsão de recorrência;
3. material e condição de fornecimento especificados;
4. dimensões, roscas, canais, furos e chanfros;
5. tolerâncias críticas, ajustes e rugosidade quando aplicáveis;
6. acabamento ou tratamento de superfície requerido;
7. necessidade de soldagem, montagem ou integração a outro componente;
8. condições de uso, como carga, movimento, abrasão, umidade e exposição química.

Para solicitar orçamento de pinos e buchas sob medida, envie o projeto em DXF/DWG pela página crocoli.com.br/contato.

FAQ sobre pinos e buchas industriais sob medida

Qual material usar na fabricação de pinos e buchas?

A seleção depende da carga, do tipo de movimento, da presença de impacto, da frequência de acionamento e das condições ambientais. Também devem ser considerados corrosão, temperatura, lubrificação e contato entre materiais.

Em geral:

• Aços carbono e ligados são aplicados em pinos de fixação, eixos e componentes sujeitos a esforços mecânicos.
• Aço inox pode ser indicado quando há umidade, agentes corrosivos ou requisitos de higiene.
• Alumínio atende situações específicas nas quais a redução de massa é relevante e as cargas são compatíveis.
• Combinações entre pino e bucha com propriedades distintas ajudam a concentrar o desgaste no componente substituível.

A definição final deve considerar geometria, tolerâncias, acabamento e eventuais tratamentos de superfície. Na fabricação de pinos industriais, não basta escolher o material pela resistência nominal: é necessário analisar todo o sistema de articulação.

Qual folga adotar entre pino e bucha?

Não existe uma folga universal. O valor adequado varia conforme diâmetro, comprimento de contato, tipo de ajuste, velocidade, carga, temperatura, lubrificação e presença de contaminantes.

A usinagem CNC de pinos e buchas permite controlar diâmetros, concentricidade, canais, chanfros e assentos. Entretanto, a faixa dimensional deve ser definida com base no projeto e na aplicação.

Quando usar uma bucha substituível?

A bucha substituível é recomendada quando se deseja proteger uma estrutura, olhal ou alojamento de maior valor. Em vez de substituir todo o conjunto, realiza-se a manutenção do elemento sujeito ao atrito.

Essa solução é comum em componentes de articulação industrial, cilindros hidráulicos, braços mecânicos e equipamentos com ciclos repetitivos. Entre os exemplos estão a bucha com canal para anel elástico, o alojamento central de rolamento e as buchas usinadas sob desenho para montagem em olhais.

Como evitar o desgaste prematuro?

As principais medidas incluem:

• dimensionar corretamente pino, bucha e área de contato;
• especificar folgas e tolerâncias compatíveis;
• garantir alinhamento entre os alojamentos;
• prever lubrificação quando necessária;
• selecionar materiais e acabamentos adequados;
• evitar rebarbas, cantos agressivos e superfícies irregulares;
• proteger o conjunto contra partículas abrasivas;
• inspecionar folga, ovalização e marcas de travamento durante a manutenção.

Em conjuntos soldados, o controle do posicionamento também é importante. Olhais usinados sob medida e o pino de fixação com cabeça, por exemplo, precisam manter alinhamento para evitar carga lateral e desgaste localizado.

É possível fabricar pinos e buchas sem um desenho completo?

É possível avaliar a viabilidade a partir das informações disponíveis, mas a produção exige uma definição técnica suficiente para evitar ambiguidades. Devem ser informados, sempre que aplicável:

• dimensões e tolerâncias críticas;
• material desejado;
• roscas, canais, chanfros e furos;
• acabamento superficial;
• quantidade;
• aplicação e condições de trabalho.

A engenharia de aplicação da Crocoli pode analisar a geometria e os requisitos antes da fabricação. Isso vale para itens como bucha roscada para solda, pinos-guia, hastes, olhais e outras peças usinadas.

Quais formatos de arquivo devem ser enviados?

Para análise de peças cortadas, usinadas ou integradas a conjuntos, envie preferencialmente arquivos DXF ou DWG. O projeto deve identificar medidas, tolerâncias, materiais, roscas, soldas e demais requisitos funcionais. Quanto mais completas forem as informações, mais objetiva será a avaliação de fabricação.

A Crocoli produz protótipos e séries?

Sim. A Crocoli atua com prototipagem e produção seriada de pinos e buchas sob medida, além de conjuntos que integram corte a laser, dobra CNC, solda MIG/MAG robotizada, solda TIG manual, usinagem, acabamento e montagem. O escopo pode incluir desde buchas usinadas sob desenho até componentes completos para implementos agrícolas, mineração, construção, energia, setor rodoviário e refrigeração industrial.

Como solicitar orçamento?

Envie o projeto em DXF ou DWG, acompanhado da quantidade, material, tolerâncias e aplicação da peça. Para solicitar um orçamento técnico de fabricação de pinos industriais, buchas e conjuntos metálicos, acesse crocoli.com.br/contato.
