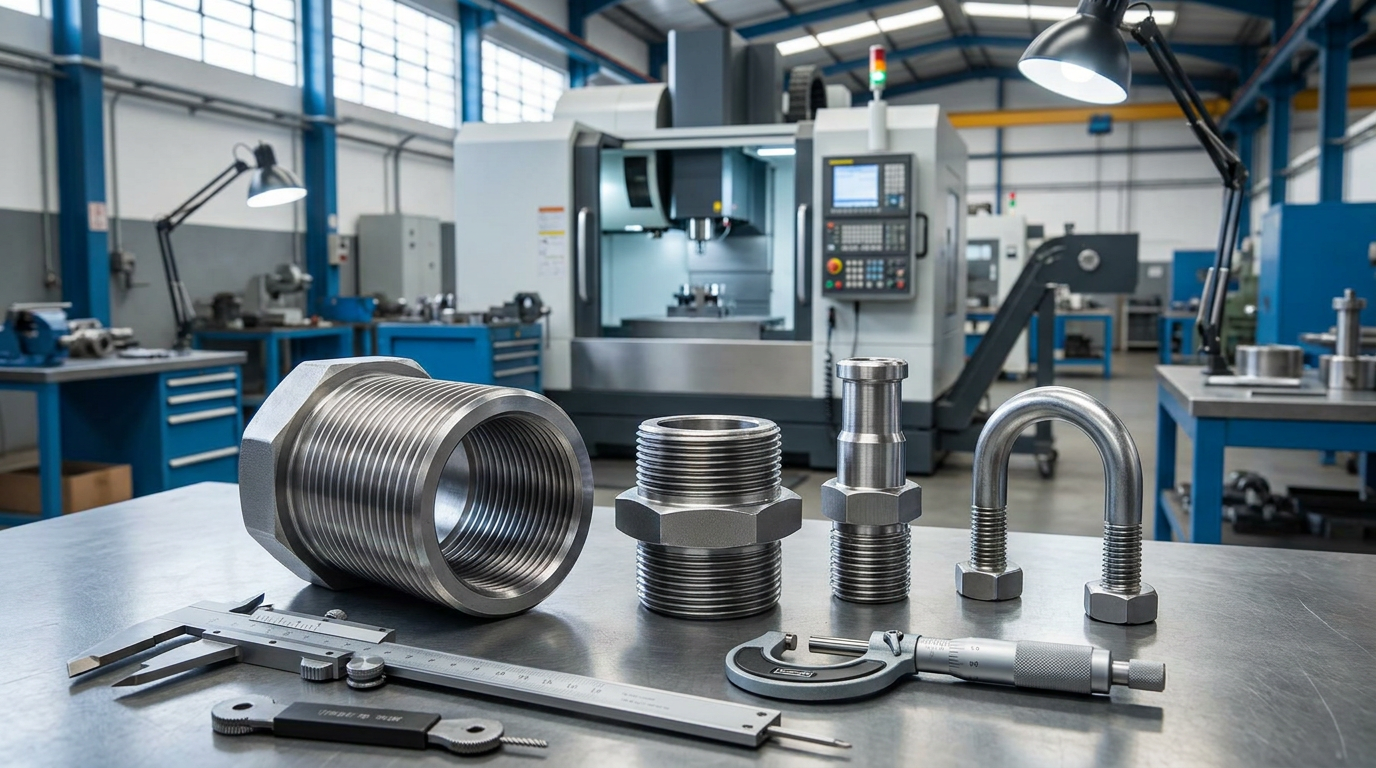

Roscas BSP, NPT e Métricas em Peças Metálicas Sob Medida

Roscas BSP, NPT e métricas: por que a especificação correta é crítica

As roscas cumprem funções distintas em componentes industriais: fixar partes estruturais, permitir regulagens, posicionar elementos e conectar circuitos de óleo, ar, água ou outros fluidos. Em peças metálicas roscadas sob medida, a escolha do padrão influencia diretamente a montagem, a intercambiabilidade, a resistência mecânica e a estanqueidade do conjunto.

Uma bucha roscada sob medida, por exemplo, pode criar um ponto resistente de fixação em chapas ou tubos. Já um niple sextavado para solda utiliza a rosca para conexão com válvulas, blocos ou tubulações, enquanto sua base é preparada para integração ao conjunto soldado. Em um terminal espigão hidráulico, a especificação incorreta da rosca pode causar vazamento, deformação do componente ou falha prematura da conexão.

Diferença entre rosca BSP e NPT

Embora sejam frequentes em sistemas hidráulicos, pneumáticos e de condução de fluidos, roscas BSP e NPT não são equivalentes. Elas apresentam diferenças de perfil, ângulo dos filetes, passo e diâmetro efetivo.

A BSPP, frequentemente identificada pela designação G, possui diâmetro constante. Por isso, a estanqueidade normalmente não ocorre nos filetes, mas em uma face, sede, arruela ou anel de vedação. A BSPT utiliza rosca cônica; conforme a posição interna ou externa e a norma aplicada, podem aparecer designações como R e Rc.

A NPT também é cônica, porém apresenta perfil de 60°, contra 55° das BSP. Mesmo quando uma conexão parece iniciar o rosqueamento, combinar BSPT e NPT pode gerar contato irregular, baixo engajamento, danos aos filetes e vazamentos. Essa é a principal diferença entre rosca BSP e NPT a ser considerada no projeto: dimensões nominais semelhantes não garantem compatibilidade funcional.

As roscas métricas industriais, como M10 × 1,5 ou M20 × 2,5, são definidas pelo diâmetro nominal e pelo passo em milímetros. Elas são amplamente utilizadas em fixação e montagem de máquinas, suportes, alojamentos, pinos e conjuntos mecânicos. Passos finos podem atender necessidades específicas de regulagem, menor avanço axial ou limitação de espessura, mas exigem indicação expressa no desenho.

Informações indispensáveis no desenho técnico

Para a usinagem CNC de roscas, não basta indicar somente o diâmetro. O DXF, DWG ou desenho associado deve informar:

• norma e designação completa da rosca;
• tipo BSPP, BSPT, NPT ou métrica;
• diâmetro nominal e passo, ou quantidade de fios por polegada;
• rosca interna ou externa;
• classe de tolerância ou ajuste aplicável;
• profundidade útil e comprimento de engajamento;
• sentido direito ou esquerdo;
• existência de saída de ferramenta, alívio, chanfro ou escareado;
• material: aço carbono, inox ou alumínio;
• acabamento e tratamento de superfície;
• requisitos de vedação, pressão de trabalho e fluido, quando aplicáveis;
• necessidade de inspeção com calibre tampão, anel ou outro método definido pelo projeto.

A Crocoli fabrica buchas, niples, terminais e outros componentes por usinagem CNC de roscas, integrando operações de torneamento, fresamento, furação, rosqueamento, solda e acabamento. Para avaliar a fabricação de peças roscadas conforme a aplicação, envie o projeto em DXF/DWG pela página crocoli.com.br/contato.

Como são fabricadas roscas em aço carbono, inox e alumínio

A fabricação de peças metálicas roscadas sob medida começa pela definição do material, da geometria da rosca e das superfícies funcionais do componente. Além do diâmetro e do passo, o processo deve considerar comprimento roscado, tolerâncias, concentricidade, perpendicularidade, vedação, chanfros de entrada e eventuais operações posteriores de soldagem e acabamento.

Na Crocoli, a fabricação pode combinar torneamento, fresamento, furação e rosqueamento CNC com corte a laser, dobra, soldagem e tratamento superficial. Essa integração é aplicável a componentes como bucha roscada sob medida, niple sextavado para solda, terminal espigão hidráulico, alojamentos, olhais e conjuntos metálicos completos.

Preparação, usinagem e geração da rosca

Em peças cilíndricas, o torneamento CNC prepara diâmetros externos, faces, canais, assentos, chanfros e superfícies de referência. A própria rosca pode ser executada no torno com ferramenta de perfil adequado. Essa solução permite controlar a relação entre a rosca e outros elementos funcionais, como cones de vedação, espigões, flanges e regiões destinadas à solda.

No fresamento CNC, são produzidos sextavados, rasgos, furos laterais, faces planas e geometrias que não podem ser obtidas apenas por torneamento. Já a furação estabelece o diâmetro prévio necessário para roscas internas. O rosqueamento pode utilizar macho de corte, macho conformador ou fresamento de rosca, conforme material, dimensão, profundidade e exigência do projeto.

A usinagem CNC de roscas normalmente envolve:

1. preparação do blank por corte ou usinagem;
2. faceamento e criação das referências dimensionais;
3. torneamento ou fresamento da geometria principal;
4. furação no diâmetro compatível com a rosca;
5. execução de roscas BSP e NPT ou de roscas métricas industriais;
6. preparação dos chanfros de entrada e saída;
7. rebarbação e inspeção dimensional.

A diferença entre rosca BSP e NPT também interfere na fabricação: cada padrão exige perfil, conicidade quando aplicável, passo e ferramenta correspondentes. Por isso, a informação deve estar claramente indicada no desenho técnico, evitando que componentes visualmente semelhantes sejam usinados com padrões incompatíveis.

Comportamento de cada material na usinagem

Essas características afetam diretamente a fabricação de uma bucha roscada sob medida, de um terminal espigão hidráulico ou de um niple, especialmente quando existem superfícies de vedação, paredes reduzidas ou tolerâncias entre rosca e diâmetros usinados.

Integração com corte, dobra, solda e acabamento

Nem toda peça roscada é produzida isoladamente. Buchas e niples podem ser incorporados a chapas, tubos e conjuntos cortados a laser. Depois do corte de chapas ou tubos, a Crocoli pode realizar dobra CNC, posicionamento em dispositivos e solda MIG/MAG robotizada ou solda TIG manual, conforme a configuração do componente.

A soldagem introduz calor e pode provocar empenamento, retração ou desalinhamento entre a rosca e as superfícies de referência. Para reduzir esse risco, o roteiro de fabricação deve prever sequência de solda, dispositivos de fixação e, quando necessário, usinagem final após a união. No niple sextavado para solda, por exemplo, a base precisa ser preparada para a junta sem comprometer a rosca macho ou a região de vedação.

Após a montagem, podem ser aplicados rebarbação, jateamento, pintura eletrostática a pó e tratamentos de superfície. As roscas devem ser protegidas com tampões, máscaras ou elementos equivalentes para impedir a entrada de abrasivos e o acúmulo de tinta. Camadas sobre filetes podem alterar o ajuste e dificultar a montagem.

Inspeção dimensional das peças roscadas

A inspeção verifica diâmetros, passo, profundidade, concentricidade, posição dos furos, chanfros e superfícies de apoio. Calibradores e instrumentos compatíveis com o tipo de rosca ajudam a confirmar a montagem funcional. Em conjuntos soldados, a verificação após a soldagem e o acabamento é importante para identificar distorções ou contaminações antes da liberação do componente.

Para fabricar componentes a partir de desenhos técnicos, envie o projeto em DXF ou DWG pela página crocoli.com.br/contato e solicite uma análise para orçamento técnico.

Peças roscadas do catálogo e aplicações por setor industrial

As peças metálicas roscadas sob medida integram sistemas de fixação, articulação, condução de fluidos e montagem estrutural. A geometria, o material e o tipo de rosca devem ser definidos conforme o projeto do conjunto, considerando a interface com tubos, mangueiras, válvulas, eixos, chapas e demais componentes.

Na Crocoli, esses itens podem combinar usinagem CNC de roscas, corte a laser de chapas e tubos, dobra CNC, solda MIG/MAG ou TIG e acabamento. Essa manufatura integrada reduz a necessidade de contratar separadamente a fabricação dos componentes e a montagem do conjunto.

Buchas, niples e terminais para conexões

A bucha roscada sob medida é fabricada para inserção ou soldagem em chapas, perfis e tubos. Sua função é criar um ponto de rosca resistente onde a espessura do material-base não permite o rosqueamento direto ou onde o projeto exige um componente substituível. Pode ser aplicada em chassis, suportes, estruturas de máquinas, implementos agrícolas e rodoviários.

O niple sextavado para solda possui base preparada para união ao conjunto metálico e parte superior com rosca macho, normalmente especificada entre roscas BSP e NPT. É utilizado na conexão com válvulas, blocos ou tubulações em equipamentos de gás e energia, mineração, refrigeração industrial e sistemas presentes em máquinas agrícolas.

Como a diferença entre rosca BSP e NPT interfere na geometria e no acoplamento entre componentes, o niple deve ser produzido exatamente conforme o desenho técnico. As duas especificações não devem ser tratadas como intercambiáveis apenas por apresentarem dimensões nominais semelhantes.

Já o terminal espigão hidráulico é destinado à montagem de mangueiras hidráulicas ou de condução de fluidos. Conforme o projeto, sua fabricação pode envolver torneamento CNC, execução de rosca, sextavado para montagem e geometria de espigão compatível com a mangueira e o sistema de conexão.

Componentes de fixação, articulação e regulagem

O grampo U pode receber roscas métricas industriais de acordo com os elementos de fixação previstos. Em implementos rodoviários, é empregado em sistemas de montagem associados a eixos e feixes de mola. Em refrigeração industrial e instalações de processo, também pode ser projetado para fixar tubos e serpentinas.

No alojamento central de rolamento, os furos roscados permitem a fixação de tampas, cubos ou componentes complementares. A fabricação pode reunir torneamento, fresamento, furação e rosqueamento CNC, mantendo as referências dimensionais entre o assento interno e os pontos de montagem.

Aplicações por setor atendido

Nos implementos agrícolas, buchas roscadas, olhais, orelhas e pinos participam de braços, cilindros e mecanismos articulados. Em implementos rodoviários, grampos U, abas reguláveis e alojamentos usinados integram sistemas de fixação e conjuntos mecânicos.

Na mineração e na construção civil, esses componentes aparecem em estruturas, máquinas, suportes e equipamentos sujeitos a ciclos de montagem e manutenção. Para gás e energia e refrigeração industrial, niples, terminais e buchas podem conectar tubulações, válvulas, mangueiras e blocos, sempre conforme a especificação do projeto.

A Crocoli analisa arquivos DXF/DWG para fabricar peças unitárias, protótipos ou componentes seriados em aço carbono, inox e alumínio, incluindo corte, dobra, solda, usinagem e acabamento. Para solicitar uma avaliação técnica, envie o desenho e os requisitos do conjunto pela página crocoli.com.br/contato.

Custos, lotes e terceirização de componentes roscados

O custo de peças metálicas roscadas sob medida depende da combinação entre matéria-prima, complexidade geométrica, requisitos da rosca e volume de produção. Por isso, dois componentes visualmente semelhantes podem exigir processos, ferramentas e tempos de inspeção diferentes. Uma bucha roscada sob medida em aço carbono, por exemplo, possui condições de fabricação distintas de uma peça equivalente em inox ou alumínio.

Fatores que influenciam o orçamento

Os principais critérios considerados na análise técnica incluem:

A correta identificação da diferença entre rosca BSP e NPT também tem impacto econômico direto. Uma indicação incompleta no desenho pode gerar incompatibilidade na montagem, vazamento, descarte de peças ou necessidade de retrabalho. O projeto deve informar padrão, diâmetro nominal, passo, classe ou tolerância aplicável, comprimento útil e condição de vedação.

Protótipos, lotes seriados e redução de setups

Na prototipagem, o objetivo é validar geometria, montagem, acesso de ferramentas e interface com outros componentes antes da produção seriada. A revisão dos arquivos DXF/DWG ajuda a identificar cotas ausentes, conflitos entre rosca e espessura de parede, folgas insuficientes e detalhes que dificultam a fabricação.

Em lotes recorrentes, algumas medidas contribuem para reduzir custos e variações:

• padronizar famílias de roscas BSP e NPT ou roscas métricas sempre que a aplicação permitir;
• agrupar componentes por material, diâmetro e sequência de operação;
• reduzir trocas de ferramentas e setups de máquina;
• prever superfícies adequadas para fixação durante a usinagem CNC de roscas;
• definir antecipadamente quais regiões devem ser protegidas na pintura ou em tratamentos superficiais;
• consolidar corte, usinagem, soldagem e acabamento em um único fluxo de fornecimento.

Essas práticas são aplicáveis a componentes como niple sextavado para solda, bucha roscada, alojamentos, pinos, olhais e terminal espigão hidráulico. Dependendo do projeto, a fabricação pode envolver torneamento, fresamento, furação, rosqueamento, corte a laser, dobra CNC, solda MIG/MAG robotizada, solda TIG manual e montagem.

Terceirização integrada de componentes roscados

A terceirização completa simplifica a gestão de compras ao reduzir a necessidade de contratar separadamente corte, dobra, usinagem, soldagem e acabamento. Em Caxias do Sul, na Serra Gaúcha, a Crocoli atua como fornecedora B2B de peças e conjuntos metálicos para implementos agrícolas, mineração, construção civil, gás e energia, setor rodoviário e refrigeração industrial.

Para solicitar um orçamento técnico, envie o projeto em DXF/DWG, informe material, padrão de rosca, tolerâncias, acabamento e quantidade prevista em crocoli.com.br/contato.

FAQ: dúvidas frequentes sobre roscas e peças metálicas sob medida

Qual é a diferença entre rosca BSP e NPT?

A principal diferença entre rosca BSP e NPT está na geometria do perfil, no ângulo dos filetes e no padrão dimensional. A BSP utiliza perfil de 55°, enquanto a NPT adota perfil de 60°. Além disso, diâmetros e passos podem parecer semelhantes, mas não são equivalentes.

Em itens como niple sextavado para solda e terminal espigão hidráulico, o padrão precisa ser definido conforme a conexão existente no equipamento.

Roscas BSP e NPT podem ser conectadas entre si?

Não é recomendado. Mesmo quando o encaixe inicial parece possível, roscas BSP e NPT têm perfis e dimensões diferentes. A montagem forçada pode danificar os filetes, reduzir a resistência mecânica e causar vazamentos.

Adaptadores apropriados devem ser usados quando houver necessidade de transição entre padrões. Não se deve compensar uma incompatibilidade apenas com fita veda-rosca ou aumento do torque.

Quando usar rosca paralela ou cônica?

A escolha depende do sistema de vedação e da função do componente:

• Rosca paralela: indicada quando a vedação ocorre por anel O-ring, arruela, junta ou superfície de encosto.
• Rosca cônica: utilizada quando o aperto progressivo entre os filetes participa da vedação.
• Roscas métricas industriais: normalmente aplicadas em fixações, regulagens, buchas, tampas e montagens mecânicas.

Pressão, fluido, material, temperatura e quantidade de ciclos de montagem também devem ser considerados pela engenharia responsável.

Como identificar o passo de uma rosca?

O passo pode ser verificado com um pente de rosca, paquímetro, projetor de perfil ou medição técnica equivalente. Em roscas métricas, ele é informado em milímetros entre filetes. Nos padrões BSP e NPT, costuma ser indicado em fios por polegada.

A identificação também exige medir o diâmetro e avaliar se a rosca é paralela ou cônica. Uma medição isolada pode levar à classificação incorreta.

Quais informações devem constar no desenho técnico?

O desenho de peças metálicas roscadas sob medida deve informar:

• padrão da rosca: BSPP, BSPT, NPT ou métrica;
• dimensão nominal e passo;
• rosca interna ou externa;
• classe de tolerância, quando aplicável;
• profundidade útil ou comprimento roscado;
• sentido direito ou esquerdo;
• chanfros de entrada e alívios;
• material e acabamento superficial;
• requisitos de vedação, inspeção e proteção.

Também é importante indicar soldas, referências dimensionais e áreas que não podem receber pintura.

É possível usinar roscas internas e externas?

Sim. A usinagem CNC de roscas pode produzir roscas internas e externas por torneamento, fresamento, rosqueamento com macho ou outras estratégias compatíveis com a geometria, o material e o lote. A Crocoli realiza operações de torneamento, fresamento, furação e rosqueamento em aço carbono, inox e alumínio.

Uma bucha roscada pode ser soldada em chapa ou tubo?

Sim. Uma bucha roscada sob medida pode ser preparada para soldagem em chapas, tubos ou conjuntos metálicos. O projeto deve prever encaixe, espessura da parede, preparação da junta, acesso para solda e possíveis deformações térmicas. Conforme a aplicação, a montagem pode receber solda robotizada MIG/MAG ou solda manual TIG.

Como evitar danos à rosca durante pintura e soldagem?

As boas práticas incluem:

• utilizar tampões, parafusos de proteção ou mascaramento adequado;
• proteger a rosca contra respingos de solda;
• controlar o aporte térmico e a sequência de soldagem;
• prever a usinagem final após a solda, quando necessário;
• remover resíduos de jateamento e pintura;
• inspecionar com calibradores compatíveis após o acabamento.

Na pintura eletrostática a pó, o mascaramento evita acúmulo de revestimento nos filetes e perda de funcionalidade.

Quais arquivos enviar para cotar uma peça roscada sob medida?

Envie o projeto em DXF ou DWG, acompanhado de desenho técnico com especificação completa da rosca, material, quantidade, tolerâncias, acabamento e aplicação. Arquivos 3D e fotos da montagem podem ser anexados como referências complementares.
